请教一下趋肤效应

首先 上图
我觉得两幅图不是展示了两回事吗?尽管都是显示趋肤效应时候的情况：

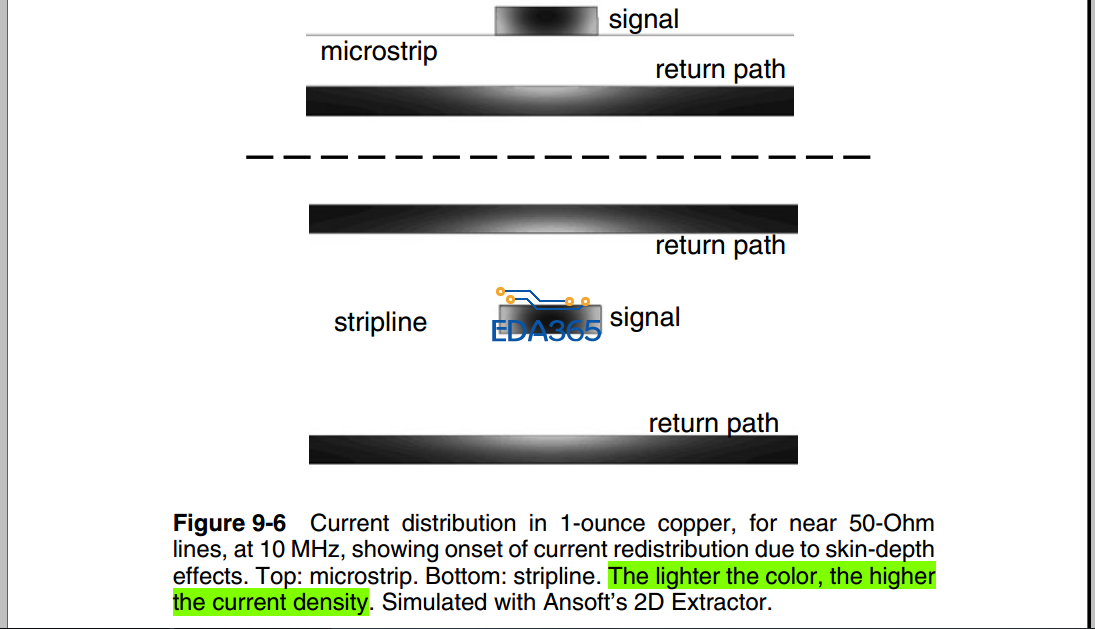

1）图1来自于信号完整性分析 2E版，首先书上明确说道，即使是微带线，电流也会存在于导线的上下两部分。由于自己不会仿真，鉴于权威，我就相信图                     1；不知道实际如何呢?
2）但是我对图1展示的情况与书上后面的计算又有点不解。图1看起来，电流就像是聚集在导线的左右两端，而不是在上下两端啊，似乎又是以图2去看比较容易理解。
所以，请教一下各位大神

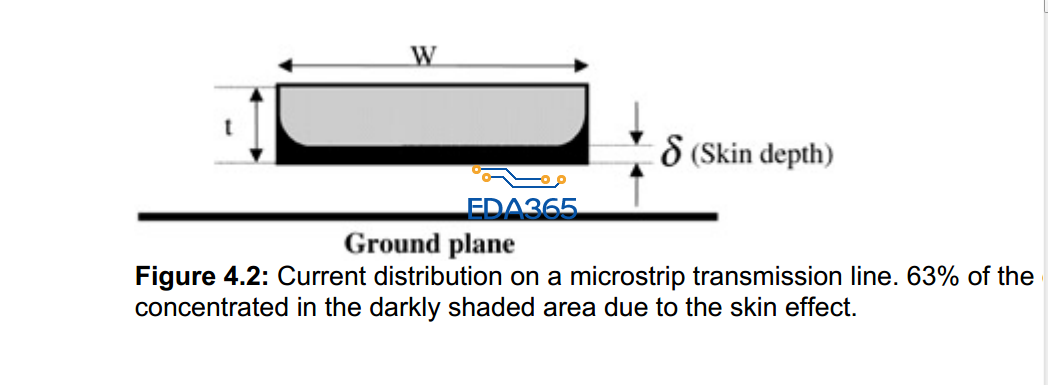

图1

图2

画出导线的电场线分布就容易明白些。
