请教 如何读波形

过冲大，欠阻尼。

泰克测的波形?

过冲是有点大,但要看实际情况,对其他有没有影响,没影响就没关系

只能看出过冲来，怎么看出欠阻尼得

这波行是什么电路里的,哪个点的波形

恩 高手 能不能解释下 你说的意思 过冲大是什么意思

过冲就是上升沿的那尖峰,下冲就是下降沿的那尖峰,这样的波形往往EMC也过不了

学习

过冲就是第一个峰值或谷值超过设定电压——对于上升沿是指最高电压而对于下降沿是指最低电压。
这是在网上收到的解释。
到底哪个是对的?

波形的好坏要看你的具体要求了。

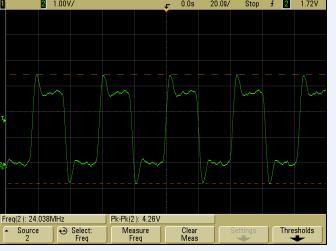

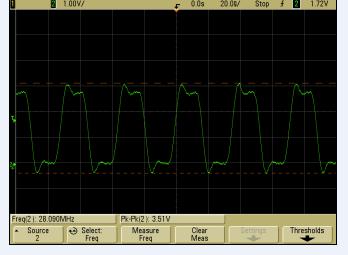

第一个图过冲小一些，但clk的上升时间也更长一些。第二个图反之。
如果你的emc紧张，或者芯片的承受过冲能力较差，就用第一个图的端接，
如果你的timing紧张，芯片以及emc也能承受，就用第二个图的端接。
过阻尼和欠阻尼是相对于端接来说的，过阻尼则驱动不够，表现在receiver的waveform上可能信号沿上会有台阶或回勾，信号沿缓慢；欠阻尼就是驱动能力过剩，会造成较大的过冲。

建议你测量波形对比度时候，横轴的时间刻度要一致。
图形2可以再改善一下，毕竟上升沿快，时钟信号就是靠这个边沿，但是EMI就有了，所以再调调。

学习！

NDK是家晶振厂商吧！
你是测试的晶振的输出波形吗?
怎么不是正旋波啊?

看来 过阻欠阻还是要下下功夫才能看懂
