串扰仿真问题

有没有好心人帮忙解答一下,我看了好多资料才知道在提取两个网络的拓扑,先提取一个,再导进另外一个,可是这样得到的是两个单独的网络,中间用高阻抗电阻连接,怎么去设置他们的耦合传输线呢,是要手动添加耦合传输线进来替换单个的传输线还是怎么做呢,请高手指点,谢谢

" 提取两个网络的拓扑 ，先提取一个,再导进另外一个"
一起提取就好了啊 ！

回复 honejing 的帖子
你好,很高兴给我做了恢复，你说到一起提取拓扑,可是我想问一下如果不设置成差分对的话,要怎么样才能一起提取呢,谢谢,如果是设置成差分对的话,那驱动器都是差分对的,要怎么添加激励呢,我在网上看有人说先设置成差分对提取,然后再换掉驱动器,可是我不明白这个驱动器换了波形不是不同了吗,我们开始的时候不是有赋予模型的 吗,换了驱动器模型不是不对了吗,请高手继续指教,谢谢

两个办法：
1. 单个提取，导入，手动的将单根的传输线变成2 couple的传输线，修改参数跟你板子参数一样
2. 按差分提取，驱动模型如果不想改，复制一个出来，差分驱动的的一端接传输线，一端空载，这样每条传输线都可以设置独立激励。
提醒下，如果你所提的传输线并不是差分传输线，而是强制的赋上差分模型的话，提出的差分驱动可能是系统自带的驱动器，提出拓扑的时候要看仔细。如果是这样，你就需要将驱动器换成你器件的驱动模型。

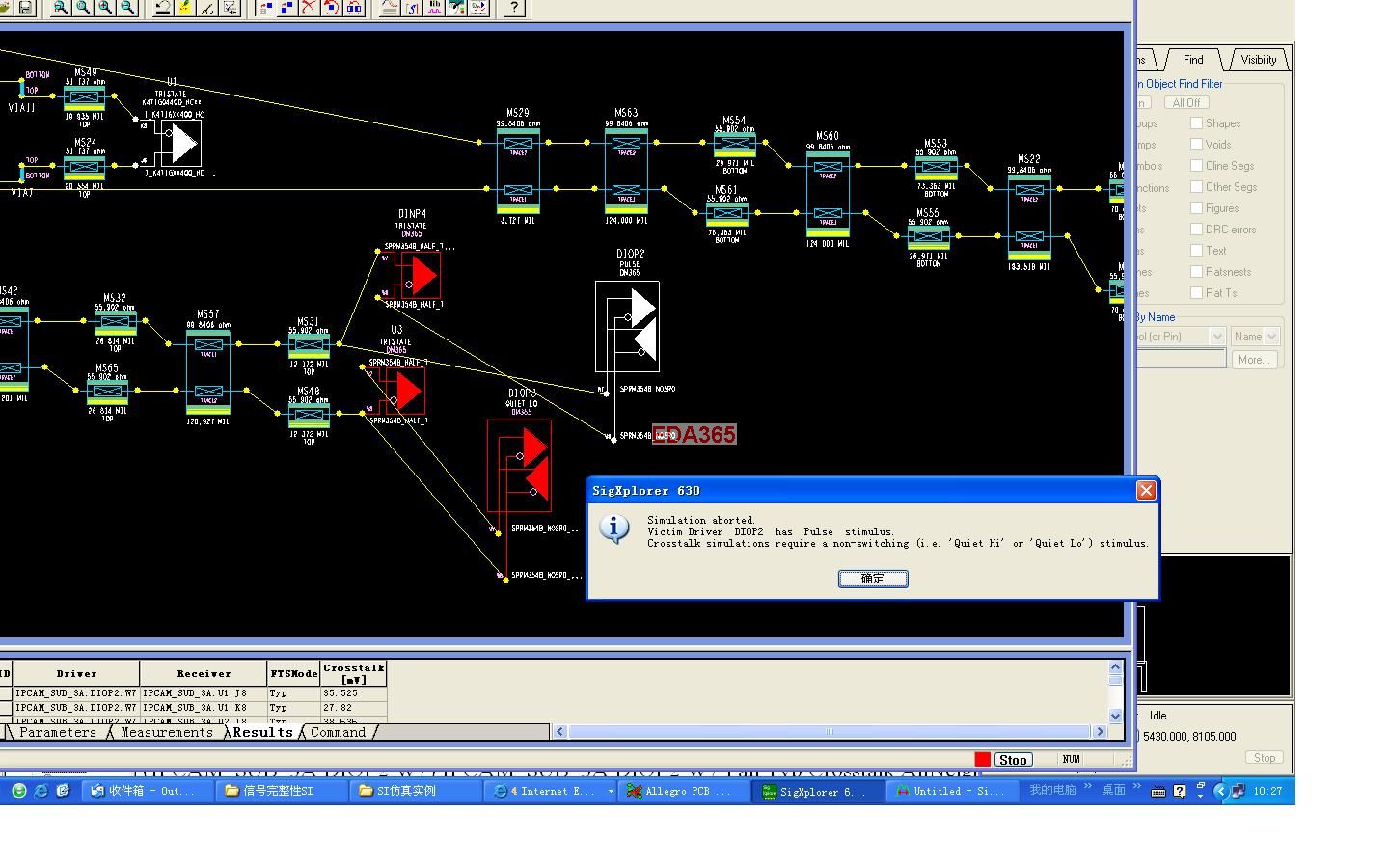

谢谢你的回复,我试了一下,就是其中一个网络做干扰源,另外一个网络做被干扰源,仿真得到波形,当我把干扰源和被干扰源换一下激励,就提示如图

接收端也要复制驱动器吗,谢谢

回复 wxlcoco1984 的帖子

是不是差分对中固定一个做干扰另外一个做被干扰啊

仿真的是一对DDR时钟差分信号,这样的波形图怎么看,有问题吗,谢谢

两个都可以做干扰源的

回复 icy88 的帖子
那你看见我那副图了吗,我换一下就不行了,为什么呢

回复 wxlcoco1984 的帖子
我刚才试了一下，换激励不行，要把两个驱动器互调一下

回复 icy88 的帖子
我按你的方式换一下驱动器,如果说驱动器上的激励不变的话,还是不行,也就是可以这么说,不管换哪个驱动器,都只是其中一个网络做干扰源,另外一个网络做被干扰源.做干扰源的网络,不管是什么什么驱动器,他都是做干扰源的激励输入,换成被干扰源的激励仍旧不行

我的腾迅号码237490837希望可以和你学习一下

另外接收端的驱动器要复制成两个吗

自己试一下好象没有必要两个
