差分线间接串联的电容和电阻有什么用？（有图）请帮解释下，谢谢~
时间：10-02
整理：3721RD
点击：
最近发现有些差分信号间接串联的电容和电阻，如下图的电路，请大家帮解释下，这些器件的作用?
图片修改过了，原来那个不直观。
这个图比较怪异，串的电阻只在线对负极上串，这样是不是有些问题啊?
这个电阻，好像不是匹配电阻，如果是起匹配作用，那可能是和电容一起起作用。
弄错了，电阻不是串联的，我画不直观，我重上图

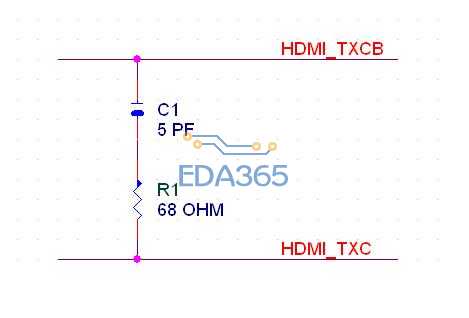

请看一下更新后的电路图
这个图更新后感觉并联的RC电路就是一并联阻抗匹配电路，各位觉得呢?
这个应该是终端AC 匹配
端接电阻R要小于等于传输线阻抗Z0，电容C必须大于100pF，推荐使用0.1uF 的多层陶瓷电容
感谢回复
AC终端配，求解释~
多谢了
请问，为什么不把电阻直接接GND呢，接个电容的原因是什么?
谢谢了
学习
没有更好的解释，可以这样解释
