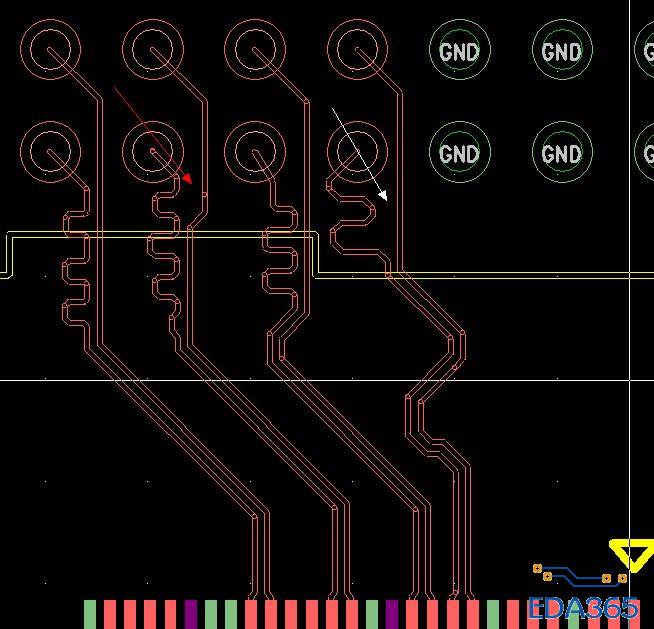

这样的差分线对怎样画才好

这样的效果 大家能接受吗

可以的，差分对主要是等长啊，等间距是次要的。差分对主要抑制掉共模干扰。

这样走线应该没有问题！

哦哦 这样子啊

http://www.eda365.com/thread-64605-1-1.html

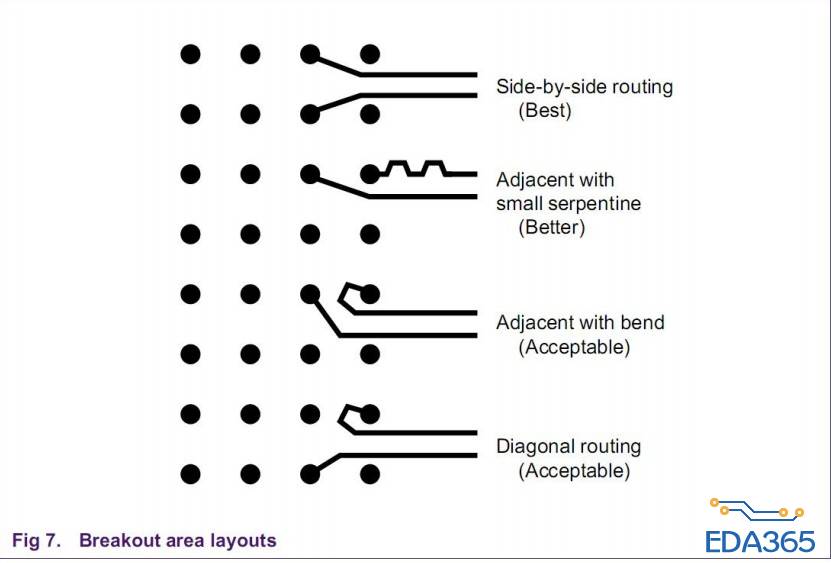

可以看看这个分析，专业

非常感谢~ 我看到帖子了

在不匹配的地方进行匹配是比较好的

尽量在不匹配的地方绕，并且差分线的速率一般比较高，注意与其他的信号线隔开，防止串扰。电磁环境比较恶劣的情况下耦合比等长来说重要，否则还是做好等长重要
