关于传输线分压的问题

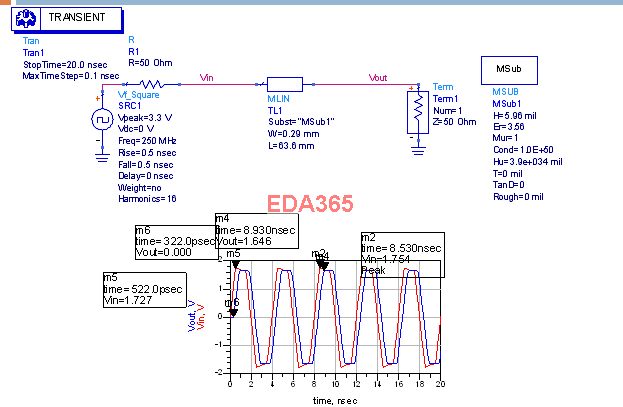

如上图所示，做了一个关于反射的ADS仿真，
驱动端输出阻抗和传输线阻抗皆为50ohm，驱动端为+3.3V到-3.3V的方波。
为什么Vin和Vout端，2端的输出，峰值都是（+-）1.65V。
是因为驱动端的输出阻抗和传输线阻抗分压的缘故么?。
求指导~~~

可以這樣思考，驱动端的输出阻抗和传输线阻抗分压得 1.65V的传输電压，到了終端，因阻抗完全匹配，全部被 50 Ohm 端接電阻吸收沒有反射，所以 Vout = 1.65V。

很早之前就讨论过这个问题，小编可以翻翻老帖！

回复 shark4685 的帖子
帖子的名字大概叫个什么?

又是一个好久之前的帖子···

哎，历史啊，历史

所以才有利用反射使输出电压达到门限值的说法是吗?

个人觉得2楼说的有道理！
