关于信号反射

在用某芯片的时候，某些输入引脚对信号的上升沿有要求，去厂家网站找关于防止反射的方法，看到如下FAQ：

Q: To avoidreflections, how do I have to terminate the LVTTL and LVPECL signals?

A: LVPECL: via 50 Ohm to VECL = 1.25 V, LVTTL: 51 k against GND
51k的电阻能解决LVTTL的反射吗?不是应该进行50欧匹配吗?

回复 coyoo 的帖子
回答的有些问题
可能是笔误
千万别误解，理解其原理才不仅仅局限于别人的回答
51K应该是个笔误，51ohm到地可抑制LVTTL电平过冲
而另一个电平LVPECL则是要根据接收端的共模电平要求来进行端接
回答中1.25V是不正确的，每个器件的要求不一样，所以端接电平也不会完全一样

50ohm to vcc, 51 ohm to gnd? 变成25ohm了啊

已开始我也以为是笔误，但是该芯片的datasheet包括他们的开发板原理图都这样做的！很困惑！

回复 coyoo 的帖子
有图有真相

请看：

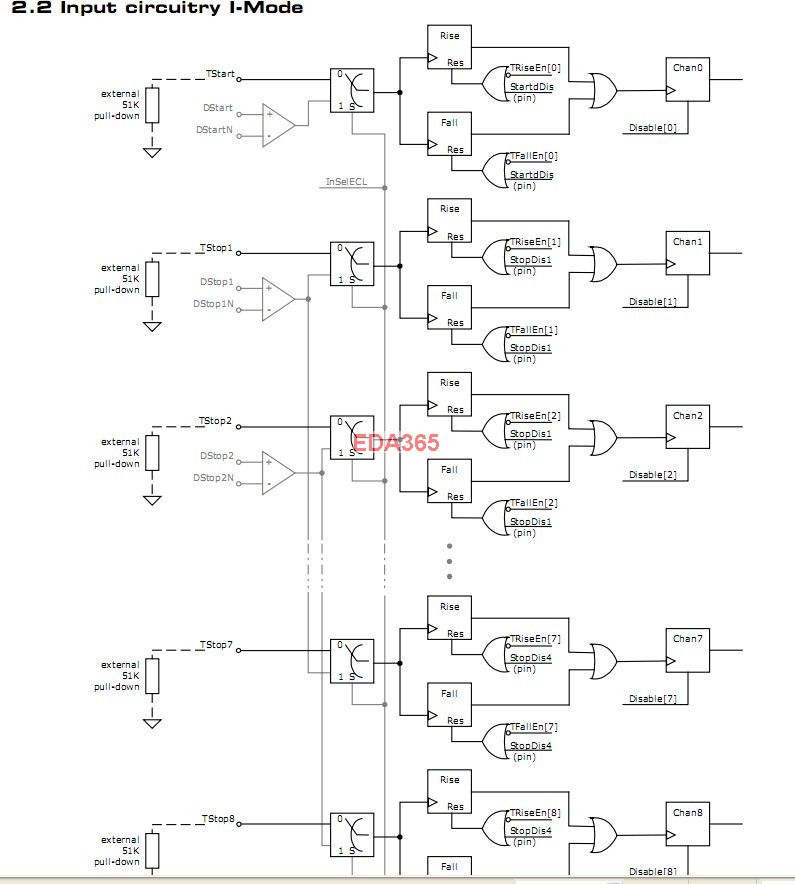

第一幅图是datasheet上的，

第二幅图是其开发板原理图上的，

加上1楼的FAQ几乎所有地方他们都宣称这个电阻是51k，而不是50欧姆！

如圖 51K，它應該只是固定低電位的下拉電阻，而不是端接電阻。請參考！

此电阻和信号完整性端接没有关系

8楼说的有道理，这个电阻应该是下拉电阻，而不是小编所谓的端结电阻！

但是他们的FAQ里为什么要说这个电阻可以去除LVTTL的反射呢?！
