cadence specctraquest仿真激励的上升时间如何设置

要解决这个问题,先要搞清楚以下几点.

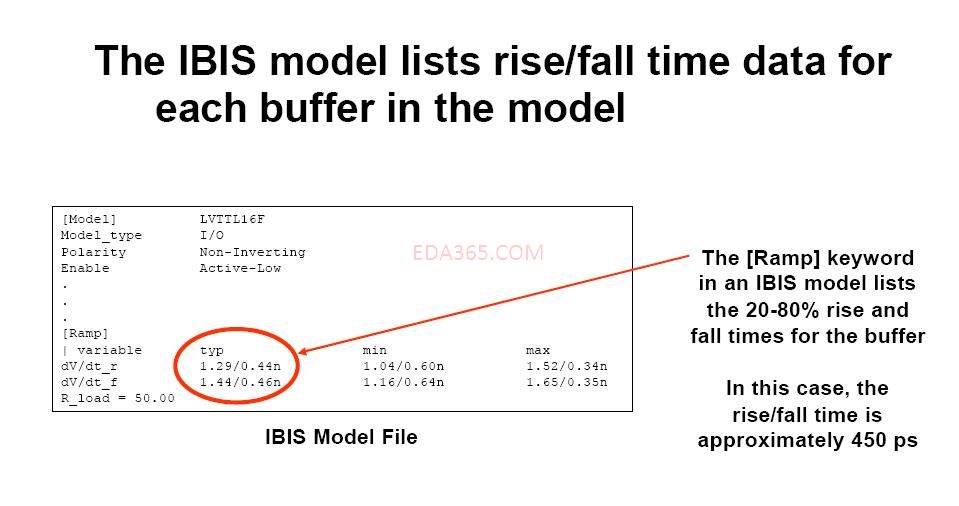

首先SQ 是调用的IBIS模型来做信号完整性分析的,IBIS模型是什么?带了那些信息?
简单的说:IBIS模型就是芯片管脚的U/I,U/T 特性曲线+管脚的RLC 寄生参数.
(通常管脚分为输入INPUT和输出OUTPUT,所以我们经常听到IBIS模型就是I/O buffer)
那就是说,有了IBIS模型,我们就有了TR,有了VOH VOL Vmean等.
所以用SQ做仿真,我们经常只要需要输入相应的频率.就可以得到我们希望看到的波形,还带有电压幅值.

多谢鲨鱼。如果仿真模式设置为slow，是不是指激励的dv/dt为min?对应的如果仿真模式设置为fast，指激励的dv/dt为max?

你去试下,把结果贴在这供大家参考吧！

试过了，应该是这个意思。不过由于在公司，无法上传任何附件或图片。

    牛人，好好向你学习
