有做DDR2设计的吗？

一般的做法是正反贴，远端星型，一边两片。

同意！

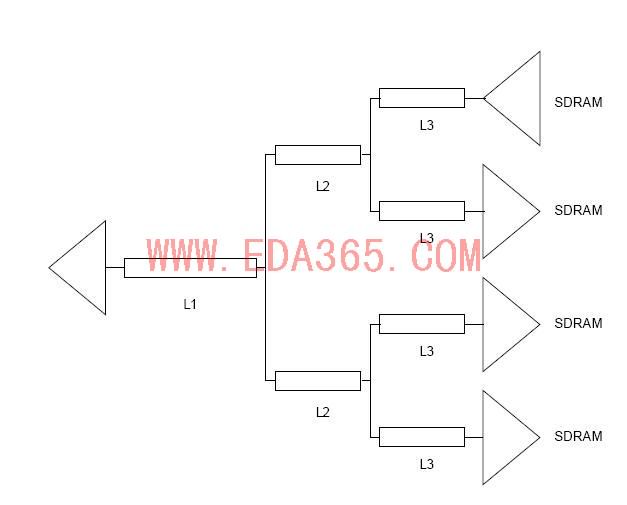

可以参考这个帖子，里面有详细介绍（附图的图片有一点小错误，但拓扑是对的）。
http://www.eda365.com/thread-546-1-1.html

谢谢两位大侠了

按各位朋友的方法做了，波形果然改善，非常感谢各位。

磨了好久的刀,不知道什么时候上DDR2

多交流啊，做完DDR2，准备DDR3

现在还在做ARM9和SDRAM的板，还没到DDR的水平

正反贴对散热要求会比较高，而且做等长的时候，空间会比较受限制，再者，原本放在pin旁边的滤波电容也没有了，而且，单边的那种cmd线的终端电阻也会摆的比较远，而好处就在于，cmd线到对称的两块memory的chip会比较对称，
所以，一般在空间比较大的地方，回采用四片都放在同一层
有不对的地方请指正
[ 本帖最后由 violet_vvv 于 2008-1-22 15:17 编辑 ]

DDR的文章看了不少,还没用上啊

混个连书

高手出来‘111111111111

111111111111,好精彩

支持共享
