关于PI仿真和测试问题

现在电源完整性问题一直是个难题，最近我公司设计的板子就遇到这个问题，想问问各位有没有好的测试方法和工具啊
如果进行仿真，能真正的解决问题吗，仿真的精度如何，进行板级的仿真要求高吗?

这是小马过河的问题，很难说到底能不能帮你解决问题，但做总比不做强，至少可以得到些启示或指导方向。

电源完整性仿真还是非常有必要的，目前针对PI仿真的工具也很多，用的比较多的是Cadence的SQ PI和Ansoft的SI wave.
电源完整性仿真目前主要仿真的是电源平面的谐振和平面阻抗。

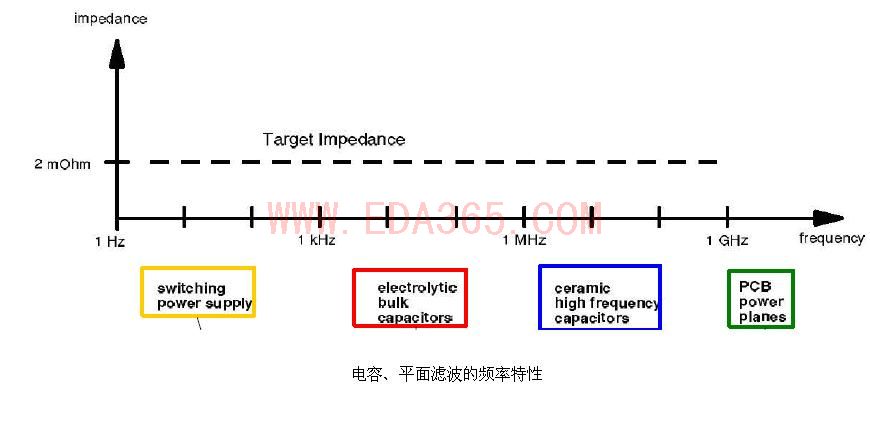

电容、平面滤波的频率特性图如下：

谐振特性分析：

当单板的某位置在某个频率存在谐振特性时，若该位置存在激励源，则与之相关的位置会引起谐振，从而影响系统的性能，这是我们应当避免的，因此对平面进行谐振分析，加上适当的电容，调整谐振频率的位置，是电源、地平面分析非常重要的一步。

使用SI wave可以仿真谐振，下面是一个仿真图：

平面阻抗分析：

电源测试的时候，大家测的是电源噪声，但是目前的仿真工具只能仿阻抗曲线。通过公式 V=Z*I，最终噪声与阻抗是统一的。（注：如何直接仿真噪声，是目前的一个热点，其中一些方法是通过建立芯片电源噪声模型，通过matlab计算与仿真软件接口）。

使用Cadence的SQ PI仿真的波形如下：

评估该波形是否满足要求使用的是目标阻抗这个参数。

其中：Ztarget目标阻抗
Power Supply Voltage是工作电压
Allowed Ripple 是允许的工作电压纹波系数
Current 是工作电流

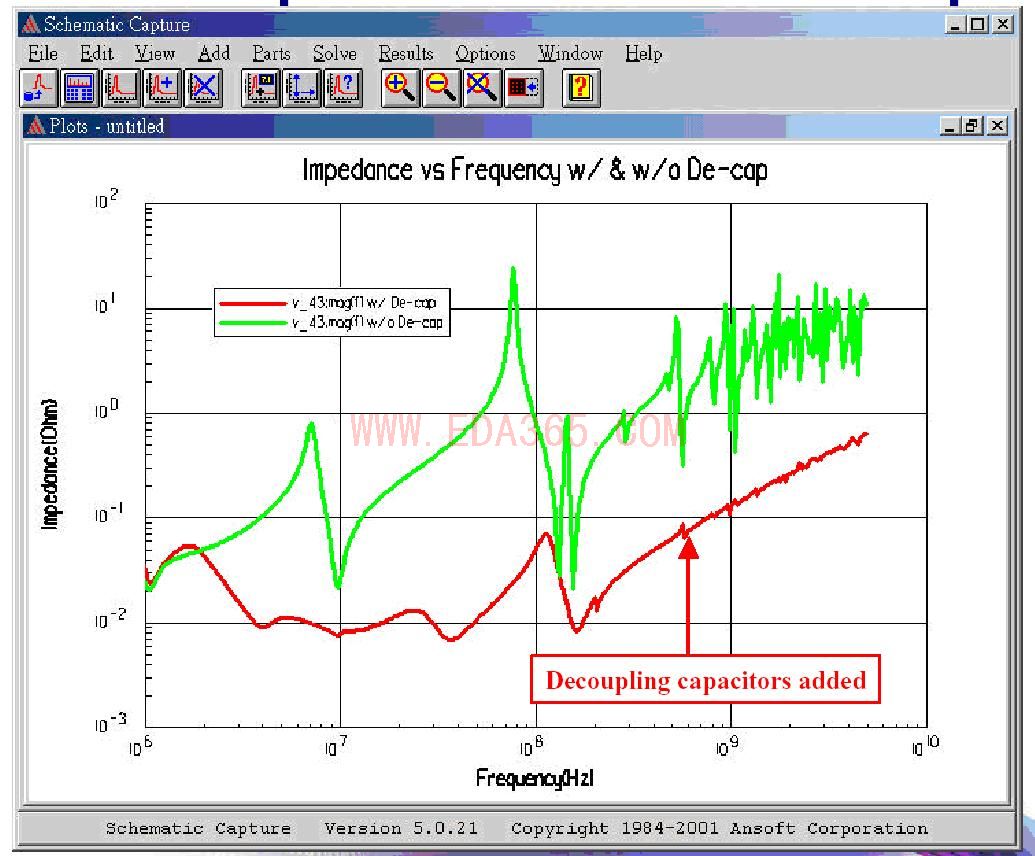

当然SI wave也可以仿真阻抗曲线，而且更准确，仿真波形如下：

电源的测试：

电源测试还是比较简单的，测的一般是纹波噪声，用一般的示波器就可以了，测阻抗曲线用频谱仪。这里我不多说了。需要注意的是为了保证测试的精度，请使用带有隔直电容的隔直板和铜轴电缆。



    由于篇幅有限，上面仅提到一些关键点，还有很多细节没有讲到，大家如有兴趣可以一起交流，以上也是个人的一些观点，有不对的地方请各位斧正！谢谢！

看来有必要考虑开个PI的版块。

能否把电源的测试部分补充详细些,另外我对与如何确定最大工作电流还不清楚,也请指教

这个想法要强顶！
没有好的PI，谈何SI。

别急，等先找到高人来做小编才能开这个版块。

谢谢shy2008的无私指教

对啦
我想问问，进行CADENC的电源完整性的仿真是板级的吧
那各个器件的模型需要吗，是不是没有的话是不是就不能进行仿真啦

器件里电容的模型肯定必不可少，其它IC类倒不需要，知道它们的功耗相关参数即可。
