看看ICX是如何定义时序补偿的
时间：10-02
整理：3721RD
点击：
我们所说的修正是基于test waveform的。不清楚这里的延时修正为什么要提出unload source output。觉得只有说明意义，无益于实际计算。毕竟我们在datasheet中得到的N多值都是基于test condition

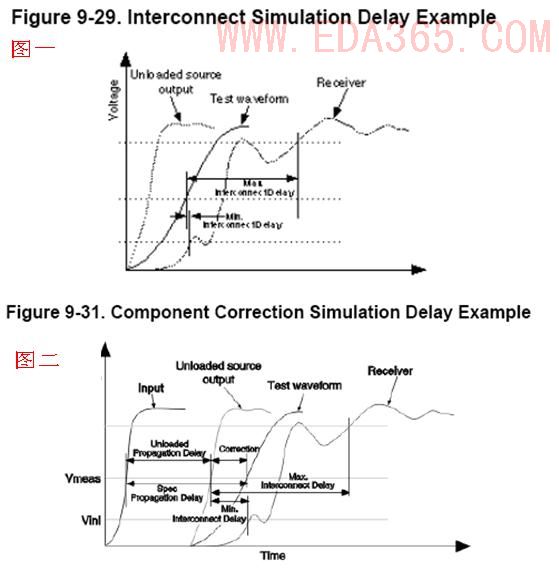

而且这两张图对于interconnect delay的定义不同。
第一张图中的interconnect delay定义是和max/min fight time的定义是一致的。基于test waveform这个定义和candence的switch delay和settle delay一致的
第二张图对于interconnect delay的定义就是基于unload source output。
但很显然，我们在数据手册中得到Tco等数据是基于test condition的，也就是应该按照test waveform确定这里的interconnect delay
不晓得怎么回事，第二张图这么分析还说得过去，这么来进行计算就有点离谱了。
以上纯属个人意见
有讲的不对的地方欢迎拍砖
[ 本帖最后由 forevercgh 于 2008-4-14 08:25 编辑 ]
