谁能提供一下双面板制版的参数数据呢？

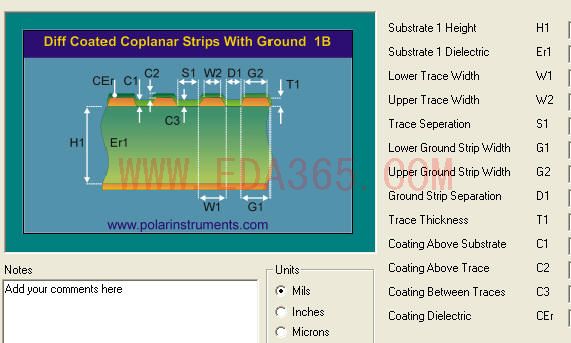

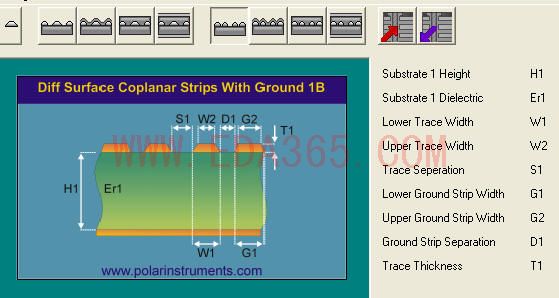

请问下面的那个附图与上面的那个差异在那里
在真实计算阻抗的时候是不是用上面的那个更准确真实?
下面那个算出来的是什么
没加绿油时候的阻抗吗?

我以前做的板子Er1一般为4.3或4.2（要根据板厂的材料），计算阻抗一般按照上面的方法，考虑绿油的介电常数，一般按照那个软件的默认值（好像是2.0或2.5记不清楚了），板厚由自己定。最好就是你把需要的参数直接问生产的板厂，由他们提供，叠层结构他们也会推荐给你的。

顶,没用过,学习

学习~
