专用短波接收机射频前端预选滤波器的设计与实现

时间:02-26 来源:互联网 点击:

这样

(15)

若N 为偶数,G(p)的极点皆是共轭出现,即

pk,pN +1 - k,1 ≤ k ≤N /2 (16)

这一对共轭极点构成一个二阶系统,即

(17)

总的转移函数应是N /2类型的二阶系统的级联,即

,N 为偶数。(18)

若N 为奇数,它将由一个系统和(N - 1)/2个二阶系统相级联,即

,N 为奇数。(19)

这样,就得到了归一化的转移函数G(p)。利用式(7)关系,即得实际需要的G(s)。

为实现二端口梯形的转移函数G(s),重点在于利用G(s)求出z11和z22,然后实现z11和z22。转移函数的零点与z21的零点相一致,所以不必求z21

推导z21和z22的基本思想是输入LC网络的平均功率应等于LC网络输出的平均功率。为此,定义辅助有理函数K(s)和K(ω2)使

(20)

式中:M(ω)= |H(jω)|是幅频响应,且Mm ax(ω)=是幅频响应的最大值。K(ω2)是ω的偶有理函数,K(- s2)是具有实系数的关于s的偶有理函数,且

K(ω2)≥ 0(21)

K(- s2)的复零点以象限对称的形式出现,即,s1 1 + jω1,s21 - jω1,s3 = 2σ1 + jω1,s4 = -σ1 -jω1,σ1 和ω1 是正实数。由于K(s)是具有实系数的有理函数,所以必须从s复平面的左半平面或右半平面选择复共轭零点对。

K(- s2)的实零点成对出现,即s11,s2 = -σ1。对K(s)只选择一个零点即可。

用于求二端口梯形实现的归Hn(s)为

(22)

式中:Deven是关于s的偶多项式,Dodd是关于s的奇多项式。P(s)由转移函数的零点决定,Peven是关于s的偶多项式,Podd是关于s的奇多项式。

由式(22)可求出

(23)

式中:Neven是关于s的偶多项式,Nodd是关于s的奇多项式。采用K(s)的极点作为转移函数的零点。

可以看出

阻抗z11可以由经典的福斯特法实现。

根据上述方法可实现系统所需求的巴特沃兹带通模拟滤波器。利用ADS对所设计的系统进行仿真,如图1所示。

图1、利用ADS仿真LC滤波器

仿真结果如图2所示。

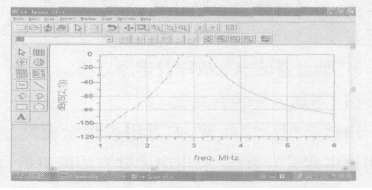

图2、LC滤波器频率响应仿真结果

2.2、预选滤波器的实现

2.2.1、电感元件的制作

通过以上分析可以设计出符合要求的LC滤波器,但是滤波器的实现却存在一定的难度。实现滤波器,主要是实现高精度、高Q 值、高自谐振频率以及寄生参量较小的电感。一般来说,对于电感值较小的电感,采用漆包线直接绕制空心线圈而成[5]

(24)

式中:L 为电感值;h为磁环厚度;o d为磁环外径;I d为磁环内径;μr 为磁环磁感系数;N 为线圈轧数。

绕制成型后选择一50 pF左右的电容与其串联,根据LC振荡电路原理,利用矢量网络分析仪测出其并联谐振点。通过LC与谐振频率的换算关系,就可以得出L 的准确值。

2.2.2、预选滤波器的调整

滤波器装配完成以后,就要测量各项电特性。如果某些性能不能满足技术要求,就要进行调整,直到达到技术要求为止。

调整过程如下:

1)在印制板上进行调谐,谐振回路和其他元件断开,引线应尽量短,以使调谐准确。
2)调谐完成以后,把各点连接起来便构成滤波器。首先测量通带的反射衰减。如果调谐好的谐振频率已发生较大的偏移,要重新检查并调整谐振频率。如果反射衰减仅在个别点上稍低于要求值,可以微调衰减峰频率使之符合要求。
3)如果通带衰减太大,一个原因是原件的Q 值太低所造成的。这时候,把不符合要求的元件找出来并替换之;另一个原因是衰减峰频率偏了,这时候要重新进行调谐。
4)在测量阻带的工作衰减时,因为频率较高,如果遇到阻带要求高的滤波器,有时个别点会不符合要求。这时可微调衰减峰频率,使整个阻带特性符合要求。但衰减峰频率调过后,又会影响通带特性。需经过反复调整,才能使二者同时满足要求。

2.2.3、滤波器的常见故障及排除方法

(1)不通或通带衰减大

1)逐节短路串联臂。如万用表指示突然增大,表明该串联臂有故障。查出串联臂有故障以后,再按照上述方法检查该节哪些元件发生故障。
2)如果串联臂经过检查后没有故障,就再检查并联臂。检查时要逐个断开并联臂,查出某节并联臂有故障后,再用同样的方法检查该节元件有无故障。
3)通带中高频端衰减增大,可测上阻带的衰减峰频率和谐振衰减。低频端衰减增大,可测下阻带的衰减峰频率和谐振衰减。

(2)通带内衰减波动大

1)分别检查串联臂和并联臂的谐振频率。
2)检查电容器的绝缘电阻。
3)重新调谐或更换元件。

(3)阻带衰减下降

1)并联臂元件Q 值下降。测量电感、电容的Q值。
2)并联臂谐振频率有偏移。测量谐振频率。
3)接地端子接触不良。用万用表检查。
