西瓜温室生产温湿度控制系统——以华东地区为例

，使热空气留在作物生长的空间，防止热量通过辐射形式散失，具有保温节能的作用。遮阴与保温系统由外遮阴，内遮阴及其传动机构与动力机构组成。内外遮阴均采用齿轮齿条传动机构进行驱动，运行安全可靠。

（3）降温系统

华东地区炎热的夏季室外气温往往接近37℃，而温室内的温度更是会超过45℃。这时单靠自然通风系统是远远不能满足温室内的温度控制要求的，所以需要启动降温系统，保证温度控制在适宜作物生长的范围内。温室内的循环通风能使空气形成有序的流动，保证室内气候的均匀和稳定。机械通风是依靠风机产生的风压强制空气流动，作用能力强，通风效果稳定。而通过强迫空气运动和增大空气与水接触面积的蒸发降温可以提高湿热交换率，是现代温室夏季生产环境调控中应用最为广泛和有效的降温技术之一。

降温系统由环流风机，机械通风风机组喷雾降温系统组成。温室循环通风选用简洁型的环流风机，悬挂在温室骨架上，方便操作并避免直接吹向作物表面。机械通风选用负压排风方式的轴流式风机，安装在温室下风向的山墙上。喷雾降温设备选用高压细雾系统，通过一台高压主机产生较大的压力，将经过过滤的净水送入管路，再由各处的喷头雾化喷出，超细雾颗粒在落下之前被蒸发，起到降温的作用。喷雾降温需配合风机使用。

（4）加热系统

加热系统有提高室内温度、促进室内空气流动和降低空气湿度的作用。华东地区的连栋温室，尤其是西瓜生产温室和育苗温室，冬季生产也需要进行加温或临时加温。用热水采暖系统调节温度可达到较高的稳定性和均匀性，虽然一次性投资较多，循环动力较大，但对于大型的温室群而言，热损失小，运行比较经济。加热系统由锅炉，热水输送管道，循环水泵和各种阀门组成。阀门的开关用单片机间接控制。

（5）增湿系统

温室是个相对封闭的生产设施，自然降雨不能被直接利用，温室内的作物需要的水分完全依靠人工灌溉来保证。微灌是特点是灌水流量小，一次灌水延续时间长，周期短，能够较精确地控制灌水量，把水和养分直接输送到作物根部附近的土壤中或叶面，满足作物生长发育的需要。微灌可以分为以断续滴出方式出流的滴灌，以喷洒方式出流的微喷灌和以微孔隙缓慢渗出出流的渗灌等。

微灌系统由水源，首部枢纽，输配水管网和灌水器以及流量、压力控制部件和量测仪表组成。滴灌滴头选用内镶式滴灌管，喷灌喷头采用旋转式，省水且能耗低，微喷雾化好，能有效提高温室湿度。灌溉用电磁阀控制，实现自动化合理供给。

注：本项目最终会做出一个温室模型，以上所描述的各种设备将用功能类似的模型代替。

3.2 硬件平台选用及资源配置

ATmega16a4，电机，继电器，电磁阀，传感器（温度、湿度、光照、压力、风力等）

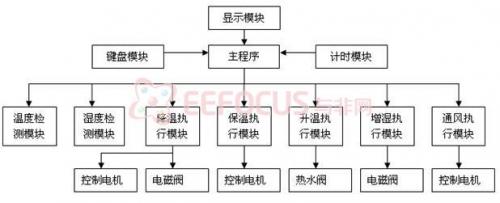

3.3系统软件架构

3.4 系统软件流程

程序运行流程图

本项目使用温度传感检测当前瓜田温度，用三位数码管显示当前温度值，单片机可通过键盘设置适合西瓜生产的温度上限而和温度下限，并保存到存储器中。

上电后，单片机进行初始化。然后进入计时程序，采集外部温度，与各个时间段设置的温度进行比较，不合格就进入温度处理子程序并进行语音报警，让执行温度的系统继续运行，系统进入湿度测量，判断是否与当前系统内设定好的温度符合，不符合就转入湿度子程序并进行语音报警。让湿度调节器件继续调节湿度，系统继续去外部温度和湿度进行判断，并给予相应执行动作。

3.5 系统预计实现结果

制作出系统模型，能够仿真运行，当外界环境改变时达到自动调节温室的温度和湿度。
