基于以太网和DTMF编解码的远程家居控制器
| 8 | DB1 | 输入/输出 | 数据总线line1 |
| 9 | DB2 | 输入/输出 | 数据总线line2 |
| 10 | DB3 | 输入/输出 | 数据总线line3 |
| 11 | DB4 | 输入/输出 | 数据总线line4 |
| 12 | DB5 | 输入/输出 | 数据总线line5 |
| 13 | DB6 | 输入/输出 | 数据总线line6 |
| 14 | DB7 | 输入/输出 | 数据总线line7（最高位） |
| 15 | BLA |
| LCD背光电源正极 |
| 16 | BLK |
| LCD背光电源负极 |
2.6无线遥控模块
本设计采用PT2262/PT2272通用编/解码无线遥控模块。在通常使用中，我们一般采用8位地址码和4位数据码，这时编码电路PT2262和解码PT2272的第1～8脚为地址设定脚，有三种状态可供选择：悬空、接正电源、接地三种状态，3的8次方为6561，所以地址编码不重复度为6561组，只有发射端PT2262和接收端PT2272的地址编码完全相同，才能配对使用。当两者地址编码完全一致时，编码芯片PT2262发出的编码信号由：地址码、数据码、同步码组成一个完整的码字，解码芯片PT2272接收到信号后，其地址码经过两次比较核对后，VT脚才输出高电平，与此同时相应的数据脚也输出高电平，如果发送端一直按住按键，编码芯片也会连续发射。
我们采用的遥控器如下图3所示：
图3 编码发射模块实物图与原理框图
2.7 RS485串口总线
RS－485串行总线接口标准以差分平衡方式传输信号，具有很强的抗共模干扰的能力，允许一对双绞线上一个发送器驱动多个负载设备。本设计采用MAX485芯片作为RS485总线的接口芯片。我们可以用RS232接口连接两块单片机，但是，当你需要在一个更长的距离上或者比RS232更快的速度下进行传输的时候，RS485就是一个解决的方法。RS485与RS232相比有很多优点：1. 成本低，驱动器和接收器价格便宜，并且只需要单一的一个+5V（或者更低）的电源来产生差动输出需要的最小1.5V的压差。与之相对应，RS-232的最小+5V与-5V输出需要双电源或者一个价格昂贵的接口芯片，这个接口芯片可以生成这些电源；2.网络能力好，RS-485是一个多引出线接口，这个接口可以有多个驱动器和接受器，而不是限制为两台设备。利用高阻抗接受器，一个RS-485连接可以最多有256个接点；3.长距离连接，其距离最长可以达到一千多米；4.快速，比特率可以高达10Mbps。电缆长度和比特率是有关的，较低的比特率允许较长的电缆。

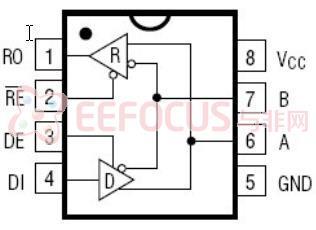

MAX485芯片的引脚如下图所示：
引脚说明如下表2-2所示：
MAX485引脚说明
| MAX485引脚 | 名称 | 功能 |
| 1 | RO | 接收器输出端。若A大于B200mVRO为高，若相反RO为低 |
| 2 | RE | 接收器输出使能端。当RE为低时RO有效，为高时RO为高阻状态 |
| 3 | DE | 驱动器输出使能端。 |
| 4 | DI | 驱动器输入端。 |
| 5 | GND | 地 |
| 6 | A | 同向接收器输入和同向驱动器输出端 |
| 7 | B | 反向接收器输入和反向驱动器输出端 |
| 8 | VCC | 正电源输入端：4.75V-5.25V |
二.DTMF编解码的电话远
