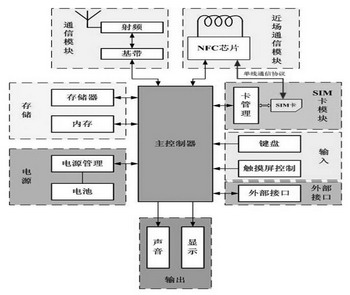

 图2 手机终端硬件结构图 3 重要技术问题研究
（1）NFC控制芯片与SIM卡通信协议
考虑到与国际规范兼容问题，NFC控制芯片与SIM卡通信协议将采用单线协议。手机上的非接触模块被划分为如下两个部分。 eNFC芯片组：eNFC芯片组与天线一起被设计在手机中，起到一个调制解调器的作用。它主要用来处理射频RF协议本身，将射频信号转换为帧信号从SIM卡上的C6管脚传送到SIM卡中，或者将从SIM卡同一管脚接收到的帧信号转换为射频信号。 SIM卡：SIM卡主要用于存储Java应用并处理非接触交易，卡片须支持单线协议并能够与eNFC芯片进行通信。 单线协议本身是一个全双工的通信协议，使用电压和电流调制在SIM卡片及eNFC芯片组之间传输数据。

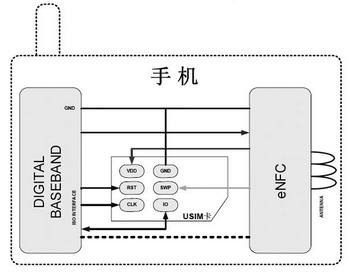

 图3 单线协议概要模型图 （2） 应用安全机制

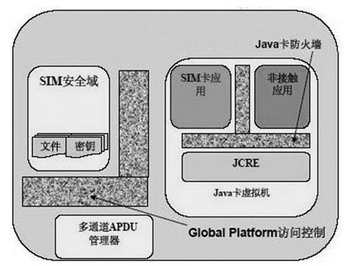

整个系统及业务流程遵循GP标准，以满足应用各方对安全性的要求。根据GP标准，卡片内存被分隔为若干独立的安全域，分为如下两种类型。 卡片发行者安全域：负责卡片管理功能，控制其他安全域的生命周期，由卡片发行者（通常是运营商）掌控； 应用提供方安全域：应用提供方可以在自己控制的安全域内下载及安装新的应用。另外，相关各技术环节对应用安全也有保障。 SIM/UIM卡：按照GP标准实现卡片的应用管理构架，保证卡片上交易的安全性以及应用能够安全的通过空中下载； 受理终端(POS)：受理终端需根据应用发行方的密钥管理体系、技术规范、业务流程要求进行定制； 应用发行系统：系统设计符合GP标准，分为卡片发行方、应用发行方系统，采用完全分离的密钥体系，各自独立管理； 手机终端：只作为透明的传输通道，不存储任何与应用发行、电子钱包消费、充值过程相关的密钥、证书，降低被破解风险。 （3）匮电工作模式
公交、门禁等典型应用均要求支持匮电工作模式，此时能量主要是由线圈感应获得，相对有限。低能量会导致射频性能低和不可靠数据产生，这就要求NFC控制芯片、SIM卡等都具备低功耗工作能力，有效利用手机的残留电量达到匮电工作状态下的良好的射频性能。
应用前景展望
电信智能卡未来必将会提供更大存储容量、更高通信速率、更强计算能力以及更加完善的身份鉴权体系。基于以上的技术保障，电信智能卡将会成为一个支持多任务、多应用的业务平台。作为其中一类重要的应用，近场通信技术应用将改变移动运营商、手机厂商、智能卡厂商、系统供应商、应用提供商之间合作的方式，建立新的业务模式与赢利机会，进一步提高用户消费行为的电子化程度，从而成为移动通信行业增值业务新的增长点。
| |
