WiMAX网络体系结构及其应用模式探讨

文章介绍了WiMAX|0">

少的特点进行语音业务的接入。对于新兴运营商，可利用WiMAX设备取代光缆和铜缆，在客户端配合IAD、综合AG等设备快速布局，打破传统固网运营商对语音业务的垄断。

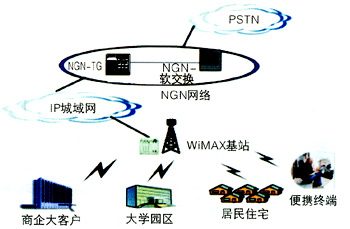

图8 WiMAX作为NGN网络的接入

3.3数据业务的接入补充

目前，移动宽带数据业务主要指移动增值数据业务，包括移动互联网、消息类、游戏、企业应用、视频等多种业务。随着短信和移动游戏类业务的增长，用户对移动宽带数据类业务提出了更高的数据传输带宽需求。WiMAX可以作为数据接入业务的一个有力的补充手段。

3.4移动网络基站传输

WiMAX移动应用模式如图9所示，其采用符合IEEE802.16e标准的设备，根据标准其工作频段应在6GHz以下。WiMAX移动应用模式是面向个人用户的，提供支持切换和QoS机制的无线数据接入业务。其网络架构同WLAN、3G无线接入网络相似，可以通过蜂窝组网方式覆盖较大区域。在这种应用模式下，可以将WiMAX看作一种无线城域网、多点基站互联和回运的支持手段；同时，由于WiMAX的非视距特性，能够在城市中提供很好的应用，配合运营商实现快速建网的目的，如针对我国城域网建设的实际情况，可建立采用WiMAX接入技术的宽带SDH城域网。

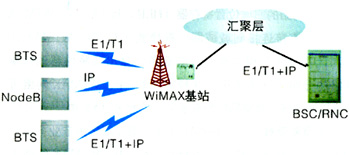

图9 WiMAX作为移动网络基站传输

3.5WiMAX与3G融合组网方案

WiMAX网络和移动蜂窝网组网的网络架构，如图10所示：

图10 WiMAX与3G融合组网

依据与移动蜂窝系统结合的紧密程度，移动蜂窝网络和WiMAX网络组网方案可以分成松耦合和紧耦合两大类。考虑耦合程度从浅到深，移动蜂窝网络和WiMAX网络可以有六个工作模式：

（1）统一计费和用户管理模式。

（2）给予蜂窝移动网络的WiMAX网络认证和计费模式。

（3）WiMAX网络接入移动蜂窝网络的标准分组域业务模式。

（4）业务一致性和连续性的模式。

（5）无缝的分组域业务切换模式。

（6）WiMAX接入到移动蜂窝标准电路域模式。

前两种模式属于松耦合，后四种模式属于紧耦合。在模式（1）中，在两个系统间外挂一个附加的网络，AAA在附加网络中实现，完成鉴权和计费功能；在模式（2）中，WiMAX作为移动蜂窝网络互补网络，其认证和计费需要用移动蜂窝网络的归属位置寄存器（HLR）和AAA等，WiMAX流量出口直接连接到城域网；在模式（3）中，WiMAX认证和计费方式与模式类似，其业务流量出口将由移动蜂窝网络的分组域网关负责；在模式（4）中，WiMAX网络可以直接访问移动蜂窝网络所有业务；在模式（5）中，WiMAX网络切换要受蜂窝移动网络的控制，其VoIP语音业务可以切换到移动蜂窝网络中；在模式（6）中，WiMAX网络无线资源和移动蜂窝网络中无线资源将被统一调度。

WiMAX组网可以先考虑采用模式（1），再通过移动蜂窝网络升级，逐步演进到模式（4）和（5），模式（6）是终极发展目标。WiMAX终端认证计费功能都在移动蜂窝系统中相应的设备中实现。在松耦合场景下，WiMAX移动性管理由WiMAX专有设备实现，而在紧耦合场景下，移动蜂窝中的设备也要参与WiMAX终端的移动性管理。

4、WiMAX的商业发展路线

从WiMAX的技术特点分析，WiMAX市场的运营和商业模式需要分三步走，即发展的三个阶段：

（1）室外型固定宽带无线接入市场：基于802.16d的室外固定终端作为建筑物的接入手段，作为固定网络的辅助，以企业用户为主。

（2）室内型固定宽带无线接入市场：用户可以自行安装的基于802.16d室内固定终端上市，降低运营商建网成本，向家庭用户提供接入业务。

（3）便携移动模式应用市场：基于802.16e的芯片内置笔记本、PDA等可携带终端，提供移动性，针对个人用户提供移动宽带数据业务。
