利用多个LED控制器实现自动渐进调光

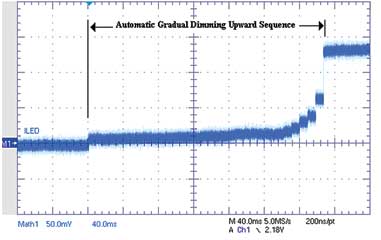

图7 典型的NCP5623自动向上渐进调光过程(每级8ms)


图7中给出的波形展示了向上渐进调光；对DWNWRD寄存器进行适当编程来实现向下调光的操作。

正如我们能够观察到的，ILED电流以准指数曲线形式增加，这种情况足以很好地补偿人眼的敏感度。

相反的方向很容易通过在数据寄存器的高三位使用适当的代码，而序列的余下部分相同来实现。

内置寄存器使对渐进调光进行动态控制成为可能，可以对不同视觉效果进行仿真。举例来说，我们可以重复由向上或向下期间的数字调制所创建的序列，也可能结合其中一组渐进调光和突然变化在波形的相反侧创建类似波形的锯齿。

最后，能够结合渐进调光和嵌入在芯片中的PWM，通过IREF引脚对ILED峰值电流进行调制创建相当复杂的光照序列：一种装饰光系统在主控制器周围采用最少数量的无源元件得以构造。
