多媒体手机的电源管理方案

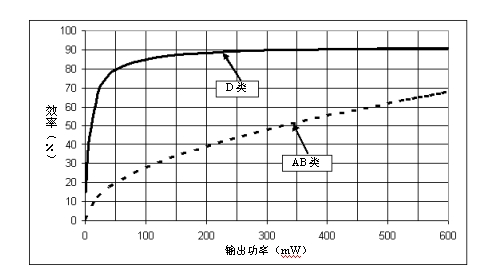

图2：AB类和D类音频放大器(NCP2820)的效率

由于效率低且散热高，AB类放大器不能无饱和或无失真地提供高于1W的输出功率。而D类放大器在开关状态下工作，所以它放大音频信号的效率高，因此可以提供更大的输出功率，以支持大容量音频回放。

对于NCP2820，它能够为一个8欧姆扬声器提供最高为1.4W的功率，而将THD+N依然保持低于1%。由于扬声器输出响应对低频信号进行衰减，所以额外的功率有助于提升低音声音--这在音乐和游戏音频回放中是重要的。

对于立体声4欧姆扬声器这种在MP3播放器中常见的附件，输入电压为5V的NCP2820最高可以为每个通道提供2.56W。在这种情况下，建议用5V至5.5V的恒定电压为放大器供电，以确保恒定的大输出功率。DC/DC升压转换器NCP1422提供5V的恒定电压，为立体声应用中的2个D类放大器供电。

D类放大器设计中的EMI考虑因素

在恒频PWM开关状态下工作的D类放大器可能产生对同一板上射频工作有干扰的EMI。两项关键技术有助防止EMI干扰射频系统。首先，D类放大器应该放置在非常接近扬声器的地方。在立体声应用中，建议采用2个单声道放大器，使设计人员可以将2个放大器放在手机两端的2个扬声器旁边。除此以外，设计人员也应该在放大器的输出部位连接一个EMI滤波器，如铁氧体磁珠。EMI滤波器作为带通滤波器，可以在开关信号沿着导线传播到射频电路之前将其消除。
