如何设计符合中国行业标准的手机充电器接口

端口时，

如果总是将最大吸取电流设为100mA，电池的充电时间会被延长数倍。如果手机仍在工作并持续消耗电流，电池有可能一直都不会被充满。 如果一开始就将最大吸取电流设为500mA，实验中曾经发生过一些PC机USB端口被烧毁的情况 。

4. 兼容行业标准"YD/T 1591-2006"和USB2.0的手机电源通道管理IC

　　Maxim的MAX8606是一个全功能的手机电源通道管理芯片，集成了单节锂电池充电功能和电源通道选择功能，既兼容于行业标准"YD/T1591-2006"又兼容于USB2.0规范。

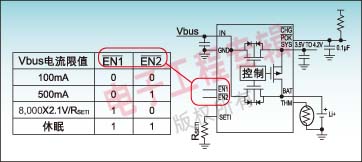

　　MAX8606原理图如图6所示，Vbus的电流限制可以简单的通过两个GPIO来设置，电流限制分为三档，包括符合USB2.0规范的100mA和500mA，另一个通过外部电阻(RSETI)编程设定，以适应不同的交流适配器。

图6 MAX8606原理图

　　MAX8606还可以将从Vbus吸取的电流在系统供电和电池充电之间动态分配，并优先保证系统供电，如果交流适配器或PC机USB端口的电流输出能力有限而不能同时保证系统供电和电池快速充电，或系统功耗突然增加，则电池快充电流被自动降低以保证系统正常供电。另外，MAX8606的系统输出端被限制在4.2V以下，符合锂电池额定输出电压范围。

一个兼容行业标准"YD/T 1591-2006"和USB2.0规范的手机开机上电过程如下所述：

手机开机上电前，通过两个缺省输出为低电平的GPIO将MAX8606设为100mA的限流模式以满足USB2.0低功耗总线供电设备的需求。 当MAX8606 POK输出低电平，代表从Vbus接入有效的电源后，手机启动USB D+/D-的短路检测。为了防止电池低电压或没有安装电池，RF功能和显示功能此时尽量不要启动以避免系统功耗超过100mA的缺省电流限制。 手机基带电路可以通过测量USB D+和D-的电压或简单的启动一次USB通信来检测连接Vbus的另一侧是交流适配器还是PC机的USB端口。 如果另一侧是交流适配器，MAX8606被设为电阻编程的限流模式。如果另一侧是USB端口，则需启动一次USB枚举过程来向主机请求使用最大不超过500mA(在USB2.0规范中被定义为5个单位负载)的电流，被允许后MAX8606即可被设为500mA限流模式。

作者：韩泽

现场应用工程师

美信集成产品公司
