UPS电源系统的可用性设计

负载供电的，可用性要高于交流UPS。因此在可用性的方面直流供电系统有得有失。但是另一个方面直流系统比交流UPS更容易进行并联，从而可以利用增加并联台数的方式增加可用性。

    配电系统的可用性

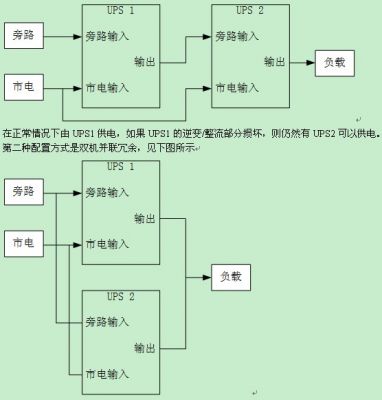

    对于一般的UPS系统应用来说，存在两种常见的配置方式，一种是双机热备份，见下图所示

    这种配置方式下两台UPS是完全并联工作的。基于前面可用性的原理，第二种配置方式比第一种会有更高的可用性。

    这里就反映了可用性与可靠性的一个明显不同。对于两台并联冗余配置的UPS，由于器件多了一倍，那么出现故障的概率也会增高，因此从统计意义上来讲整个系统的MTBF会下降。但是由于其中一台出现故障之后仍然有一台在工作，只要出故障的UPS能够很快修复，负载就仍然处在有效的保护之中，可用性是提升的。从负载的角度衡量，评估系统的可用性比可靠性更加有意义。

    在可用性的定义中，电源系统恢复的时间越短，则可用性也会越好。因此把电源系统设计为模块化易更换的结构，可以大大减小维护时间，从而使得可用性显著改善。

    对于机房应用的场合，双总线的概念应用十分广泛。对于关键的服务器负载，一般都提供两组电源输入。相应的，在配电部分就也可以对应采用两组独立的电源总线。结合UPS本身就支持双总线输入，实际上可以构造出很多种组合形式。对不同方式进行比较后，比较推荐的一种典型的结构见下图所示

    这里把两组独立市电都供给两套UPS系统，然后每一套UPS系统作为一条总线来使用，可以充分发挥市电双总线，UPS内部双总线以及负载双总线高可用性的优势。

    结论

    本文对UPS内部设计，UPS系统以及配电系统的可用性进行分析，给出了提升UPS电源系统可用性的思路。通过分析结果可以发现在UPS中采用旁路与市电独立的电源，加入多CPU监控，加入电池监控等措施可以明显提升UPS的可用性。另外一方面在系统层次上，选择模块化的结构，缩短维修更换时间，更多使用并联结构，也可以明显提升可用性。
