UPS电源系统的可用性设计

用性；再一种是对UPS的三条可用性路径分别使用不同的辅助电源，相当于把原来完全串联的路径改成并联。在UPS设计中可以混合使用这几种方式，由于上面三条可用性通路是并联的，而旁路通路本身是可用性最高的一条，因此最为推荐的设计就是优先提升旁路的可用性，对旁路单独使用一套辅助电源供电，并且这套电源的尽量采用简单的设计，以拥有高的MTBF。

    控制模块同样也是影响到所有路径的关键点，也必须拥有高的可用性。参照辅助电源的处理方法，也可以给相对独立的旁路路径配备单独的控制模块，并且通过与其余控制功能协调工作来达到高可用性的目的。同样，旁路上的控制模块也要尽量简单，以提升可靠性。一种推荐的做法是旁路控制模块不断的检测UPS主控制模块的状态，如果发现主控制模块，则自动切换到旁路方式。此外，对于主控制模块来说也可以通过冗余的方式来提升可用性，比如采用双MCU结构，当一个MCU检测到另外一个MCU发生故障时可以接管另一个MCU的功能，或者采取紧急措施如转旁路来保证负载不断电。

    对于UPS来说，电池是保证UPS能够在市电或者旁路断电发生时继续维持供电的关键，但是串联环节最多，也恰恰是可用性最为薄弱的环节。一般电池规格书里面会说明充电电流不要超过0.15CC，这就意味着电池在UPS满载放电放完之后要用数倍的时间才能重新充满，从这个意义上讲其可用性一般都在20%以下。但是由于电池并不是连续工作的，只要在电池放完前市电恢复，在重新充电的过程中也没有再发生断电，那么负载仍然不会受到影响。从这方面来看，电池的可用性在只会发生短时间的断电情况下还是很高的。

    再重新来审视电池回路的可靠性，在电池与市电之间还有一个充电器模块环节。如果充电器损坏则电池在一次放完电之后就无法再充回，导致下一次市电停电时负载断电。但是充电器只是在电池需要充电时才会工作，因此如果能够及时对充电器的状态进行监控，在发现充电器异常时及时报警，就能够避免充电器故障带来的问题，从而提升整个UPS的可用性。对于电池也有一样的手段。电池在使用多次之后也会面临容量下降和失效的问题，但是如果能够通过电池状态监控发现电池失效并及时更换，也能够有效提升UPS的可用性。

    UPS系统的可靠性

    由于UPS并非一个单独的应用系统，而是要搭配有其他一些环境因素在里面，所以这些外部因素也是必须考虑进来的。前面提到过，UPS电池的备电时间是有限的，如果断电时间比较长，导致电池电放完，那么负载就仍然会断电。因此UPS可用性会受到市电发生长时间断电概率的影响。

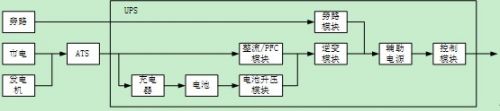

    为了解决这一瓶颈，可以在UPS系统中加入一个特性和电池互补的备用电源：在市电断电时的不需要很快反应，但是在长时间停电条件下能够持续提供电力，燃油发电机组就是最为合适的一个选择。因此在UPS系统配置上可以加入一个自动切换装置，在市电停电后切换到发电机组。这样一来能够极大的提升长时间断电条件下UPS系统的可用性。如此则UPS系统的可用性路径就成为

    虽然在可用性路径里面多串联了一个市电与发电机切换用的ATS，增加了单调路径发生故障的概率，但是相对长时间断电带来的可用性问题来说还是值得的。

    在UPS应用的另外一个分支是目前正在兴起的直流UPS系统。直流系统的思路是出于提高效率的目的，减少电源系统中间的转换环节，电力分配部分由原来的交流转换成直流。一个理想的直流UPS系统服务器应用从市电到12V终端的应用结构见下图。

    可以看出，理想的直流UPS系统由于把交流系统中UPS的逆变环节与服务器电源中的PFC环节使用一个隔离型DC/DC环节来取代，从而可以改善效率。不过在直流UPS系统里面由于电池电压的变动范围是比较大的，为了取得更优化的效率曲线，在后级的服务器电源中也有可能使用两级结构。也就是通过一个简单的转换，减小服务器电源隔离DC/DC转换级的输入范围，以得到更好的节能效果。此时的结构见下图

    在这种直流UPS体系里面，不存在交流UPS中的旁路回路了，只存在一个市电到电池回路，这个回路也兼有充电器的作用。因此从单个UPS的可用靠性角度考虑，直流UPS可靠性链路只有两条，其中一条是两级变换加上辅助电源与控制板，另外一条是电池，见下图所示

    与交流UPS相比，直流UPS供电少了交流UPS的旁路回路，少了一个提升可用性的回路。但是电池是直接给
