4阶Cheby-shev有源滤波器的设计方案

虑其值发生随机变化的元器件应采用Breakout库中的符号，编号和阻值不变，设置电阻、电容的模型参数变化。比如R1和C1的模型分别描述为。

MODEL Rbreak RES R=6.34 k DEV=1%

MODEL Cbreak CAP C=6.34 k DEV=5%

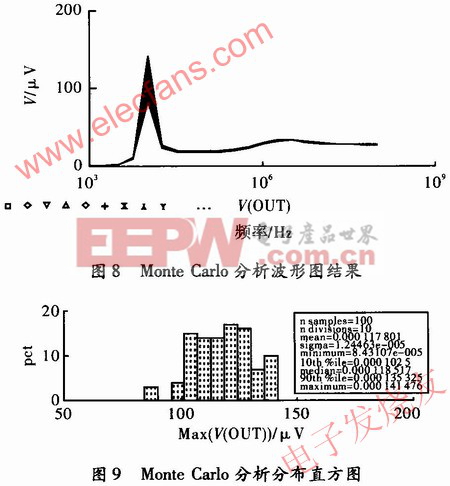

MC分析的参数设置之后，进行MC分析和结果显示，应用Performance Analysis功能绘出MC最大增益波形图和最大增益分布直方图分别，如图8和图9所示。

显然从图8可以看出，Chebyshev 4阶有源滤波器通过采用随机抽样、统计分析方法的MC和Pspice仿真分析的结果几乎完全相同。输出幅频特性的中心频率约10 kHz，带宽达到1.5 kHz，进而也再次认定了Chebyshev 4阶有源滤波器具有良好的幅频特性、较高的稳定性和提高了带宽。图9可以看出，直方图显示了最大增益在不同范围内的Chebyshev 4阶有源滤波器电路所占的比例。同时在直方图的下方还显示了直方图有关信息说明和统计分析结果。

　　4 结束语

用Pspice软件分析低通滤波器，以直接可视化的结果反映的幅频特性，避免了复杂运算。经过比较低通滤波器的功能，设计出4阶Cheby-shev有源滤波器，并仿真出直观的频率特性。运用Probe模块，对4阶有源滤波器模拟结果的再高级分析处理。另外，如果有特定要求的电阻电容精度，如果投入生产组装大量4阶Chebyshev有源滤波器时，采用随机抽样、统计分析的MC方法，确定Chebyshev 4阶有源滤波器的特性，其大量生产时仍具有高稳定性，为大量生产明确了目标性能。
