ADμC812单片机在灌装控制器中的应用

投时间短报警延时定时器t7。t9定时时间大于t1定时时间。t1定时器与t7定时器同时开始计时。若在t7定时时间内小投关闭，说明还有过冲现象，产生l~rrorA报警。

在自动控制参数中，设置了过程循环超时报警定时器t8。若进料及卸料循环周期超过t8延时时间，则产生过程超时报警Errorb。

在自动控制参数中，设置了秤体振动判定时间t2。在检测组中进料结束至秤体稳定的时间，若超过t2延时时间，则产生秤体振动报警Error d。

控制器可设置一批量数。在自动控制过程中，当进料、卸料循环次数等于批量数时，仪表发出批量数完成报警Error E。若批量数设置为0，则不会产生批量数完成报警。控制器掉电后，批量数不保存。上电后为0。

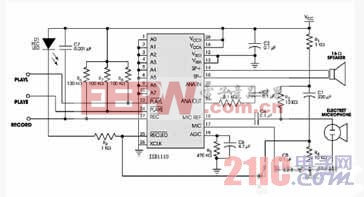

为了保证控制器的运行可靠性，在控制器的输入端和输出端均加有光藕隔离器件。语音电路用的是ISD1110多段录放语音芯片。以改善人机界面效果。

ADμC812 使REC变高(不管芯片处在节电状态还是正在放音)，芯片即开始录音。录音期间，REC一直保持为高。REC变低或内存录满后，录音周期结束，芯片自动写入一个信息结束标志(EOM)，使以后的重放操作可以及时停止。然后芯片自动进入节电状态。REC的上升沿有84毫秒防颤，防止按键误触发。芯片开始放音。放音持续到EOM标志或内存结束，之后芯片自动进入节电状态。开始放音后，可以释放PLAYE。使电平触发放音(PLAYL) 端从低变高时，芯片开始放音。放音持续至此端回到低电平，或遇到EOM标志，或内存结束。放音结束后芯片自动进入节电状态。使循环放音(PLAYE)端出现高电平时，即开始循环放音，只能断电才能停止。

五 结束语

该灌装控制器硬件结构简单、工作可靠、适应性强，具有很高的推广价值。

参考文献
1 李刚，于学敏 高性能单片机ADμC812 天津 电子质量 2002；03（28~33）
2 李素芬，李刚，孟亚丽 ADμC812中串口及其应用 天津 电测与仪表 2001；10（37~43）
3 果新华 灌装机模拟板电器控制系统分析 秦皇岛 港口装卸 2000；02（15~17）
4 龚国治 高精度自动计量液体灌装机 江阴 农机与食品机械 1999；04（19~21）
5 刘宇虹，陈昌锡，尤咏喻，曹永上 液面定位灌装机的原理及控制 上海工程技术大学学报 1997；11（4）
