基于PPP协议单片机拔号上网的设计与实现

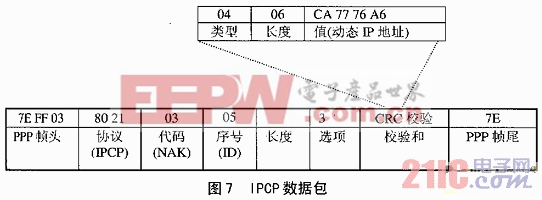

和IP压缩的，测试选择了选项3（IP-address）。本程序通过发出一个无效的地址请求（0.0.0.0），等待服务器回答一个NAK（选项为3）从这个NAK包中得到自己的正确地址。IPCP包的配置如图7所示。

（4）CCP包的处理

有些服务器试图协商压缩，但由于我们关心的是程序的大小（越小越好）而不是数据传送的速度，所以CCP请求被拒绝。

（5）IP包的处理

在协商好PPP协议的各选项后，即可进行数据传输了。同样，为了简单起见，采用了UDP协议而不是TCP协议。数据的正确性由应用程序控制。

（6）验证

在（202.119.116.248）端，安装了Netxray3.0版网络嗅探器。利用该软件可以很方便地查看进行该机器的数据包的功能，我们验证出源端发送数据的测试程序是可行的。

结束语

本文针对实际应用情况，对庞大的TCP/IP网络协议组进行了简化，具体分析了简化后的协议组中各种数据包，同时给出了测试程序对所需发送数据的具体打包过程。完整的TCP/IP协议很大，只能嵌入到32位以上的单片机上运行。我们在软件只需要3K B（字节的ROM即可运行。在接收数据的目的端，PC机上安装了Netxray 3.0软件，对测试程序的结果进行测试，验证出最终在目的端接收到的数据就是我们在源端所发送的数据，而且所有的数据包都符合TCP/IP规范。
