采用单片机的多普勒血流计系统的设计实现

动能力。使用MC14499对数码管进行动态扫描，使用硬件少、占用CPU时间短、电路简单、耗电少。

PP40绘图仪，用于绘制循环的相对灌流量曲线，采用74LS373作为数据缓冲寄存器，解决打印与微机的不同步。

为了便于观察信号变化，对信号采用不同时间常数的积分以及不同的增益。为了切换这些不同的积分增益，该系统中采用了双四路模拟开关4066，并外接74LS373锁存输入数据。不同的开关闭合时，接通不同的电阻，形成不同的积分常数和增益倍数。

3 软件设计

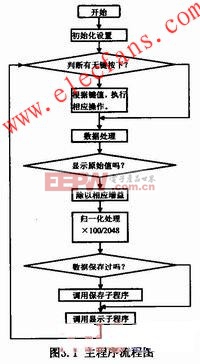

根据系统功能和硬件实际情况，软件要实现控制数据采集及对采集量进行A/D转换、数字滤波、键盘扫描和处理、控制模拟开关进行积分时间和增益的选择、打印控制、音量控制和数据显示控制等。软件采用模块化设计思路，从整体到局部，从上到下进行设计。主程序流程图如图3.1所示。

4 结束语

采用多普勒现象测定组织微区血流灌流量在基础研究和临床应用中具有很高的实用价值。本文给出了采用单片机控制，利用多普勒现象测定组织微区血流灌流量的方法。该系统通过测定组织微区血流灌流量，衡量微循环状态，判断肌体生理功能变化，为外科手术提供了方便，对内科、医理学、麻醉学、骨科、儿科都有一定帮助。
