基于单片机的多功能数字钟系统设计与分析

(1)数据的写入或读出。对芯片的所有写入或读出操作都是由命令字节为引导的。每次仅写入或读出1B数据的操作称为单字节操作。每次对时钟／日历的8B或31个RAM字节进行全体写入或读出称为多字节突发模式操作。包括命令字节在内，对于单字节操作，每次需要16个时钟；对于时钟／日历多字节突发模式操作，每次需要72个时钟；而对于RAM多字节突发模式操作，每次则需要多达256个时钟。单字节传送操作格式如图8所示。多字节突发模式操作格式如图9所示。

(2)时钟／日历寄存器数据格式及功能定义。访问DS1302片内各寄存器数据格式如表1所示。表中x表示任意，可为0或1。
3．2 流程图

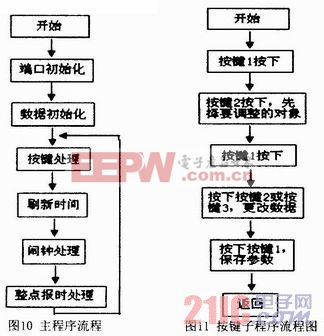

3．2．1 主程序流程图

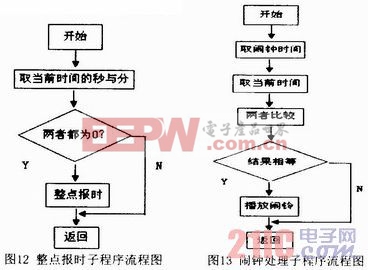

3．2．2 子程序的设计

4 结语
本多功能数字钟系统电路主要是由数字集成芯片DS1302和单片机AT89C52实现的，具有年、月、曰及星期的显示及设定功能，同时，具有时、分、秒的显示及进位功能。可设定中断按键，即设定闹铃按键和调整时间的按键以及其它功能的按键。能显示当前的时间、星期及年、月、日，同一时刻可以设置闹钟。当输入的时间与设定的时间一致时，蜂鸣器就会发出报警声，还可以播放音乐即为闹钟的铃声。它有很强的实用性和较广泛的推广应用前景。
