UCC3858的设计特点、引脚功能与电气参数

于0V。当MOUT降到低于－0.5V时，IC内部的峰值电流限制被激活。在任意工作点的峰值电流限制由公式（7）给出：ILIM=(7)

电流放大器可利用以前提出的技术进行补偿（见Unitrode产品手册“应用注意U134）。下面作个摘要m

图10需要串联的栅极电阻值与电源电压的函数关系

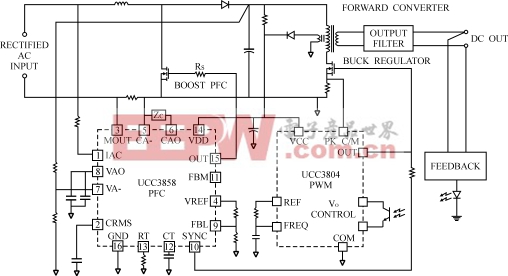

图11采用UCC3858组成的两级变换器使性能最佳（原图未做格式处理）

概述。电感器电流与占空比传递函数的简化高频模型可由公式（8）给出：Gid(s）=(8)

在关心的交叉点频率上，电流反馈路径的增益由式（9）给出：=RSENSE·(9)

式中VSE是斜坡电压幅度（峰卜逯担，在UCC3858是35V。综合式（8）和式（9），可得到电流环的回路增益，并且在期望的交叉点频率上使它等于1，于是可导出RZ的设计值。电流环路的交叉频率选择，采用常规的折衷方法。然而应使它保证在折反条件下的最小开关频率时，电流环能稳定工作。

（7）电压放大器的设置

UCC3858中的电压放大器是一种跨导型放大器，它允许在过压条件下对输出电压进行监测。放大器的增益可由相关的公式给出。
