一种CPW-fed的双陷波超宽带天线的设计

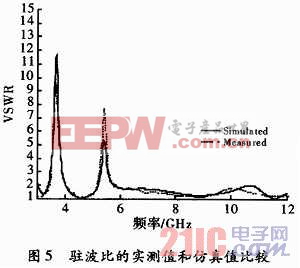

为考察天线在整个工作频段内的辐射特性，测量的工作频率为3 GHz、6 GHz和9 GHz时的天线E面和H面的辐射方向图，具体如图6所示。天线的H面辐射方向图具有良好全向特性，不圆度8 dB。整个频段内其辐射方向图的形状能保持稳定而且具有较好的不圆度，满足超宽带通信系统对天线辐射特性的要求。

3 结束语
本文提出了一种新型小型化UWB微带缝隙天线。陷波特性是通过在馈线和辐射板上开两个U型缝隙，引入半波长谐振结构而获得的。通过电磁仿真软件HFSS11仿真计算，确定了天线的几何尺寸。在微波暗室中对天线实物样品的输入端反射特性、辐射方向图等进行测量。研究结果显示，天线的仿真数据和实测数据有较好的一致性，该天线在2．97～12．75 GHz的频段范围内具有良好的阻抗特性、辐射方向特性，在3．35～4．00 GHz和5．23～5．82 GHz范围内具有陷波特性，降低了UWB天线和其他通信系统之间干扰的可能，因此是一种性能较好、具有使用价值的小型化超宽带天线。
