超宽带平面天线中实现频带抑制的方法

时间:04-14 来源:互联网 点击:

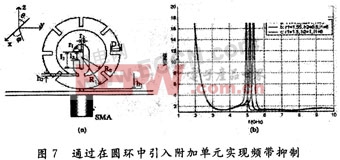

在天线的辐射金属环片外边缘上开多个凹槽可以改善在超宽带内的阻抗匹配特性,在金属环的内部附加反C型的单元,如图7所示。由于金属环的内边缘的电流分布与反C型单元外边缘的电流分布相反,从而实现了频带抑制。改变r1,h2,l1的值可以改变被抑制的频带范围。

如 图8所示天线的结构及阻抗特性,天线由不同大小的梯形辐射面A,B构成,两个辐射面接在同一导体面上,50 Ω馈电线连接在此导体面。在被抑制的频率范围内,由于辐射面A,B上电流分布的不同相,从而实现频带抑制。调整两个辐射单元中小的单元B的尺寸可以改变被 抑制的频带。调整两个辐射单元间的距离也可以改变被抑制的频带,增加距离,被抑制的频带会降低,同时其VSWR在超宽带范围和被抑制频带内都会增加。

2结语

通过分析在超宽带平面单极子天线中实现频带抑制的天线结构,总结了在实现频带抑制中不同结构的天线所采用的不同的方法。研究表明,改变天线的局部结构可以实现天线上电流分布的改变,从而实现频带抑制。这些方法对超宽带天线设计和频带抑制具有一定的指导作用。
