数字电视DVB标准简介

CPS－SPS传递系统和SPS－SCS传递系统。原则上说DAVIC可以用同样的方法定 义任何子系统。??

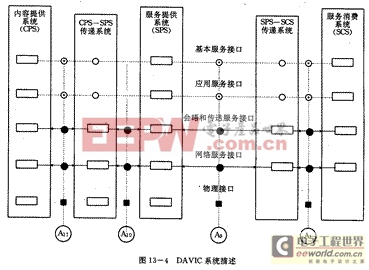

在模拟世界中，所有类似的系统都相互独立地被各公司或公司集团所定义，由于模拟系统没 有像数字系统那样的灵活性和相互联系。模拟系统的服务和应用往往与传递系统紧密联系在一起，也就是通常我们说的不管什么质量，电视总是用8MHz带宽频道传送，电话总是用4kHz 专用系统来传送等等。造成各种业务的多种设备。而数字系统则将各种业务统一在一起，这 要求对系统作严格的定义和分工。才能保证各种设备和各种系统的互操作性。DAVIC定义了 众多的接口和层次，如图中的A11，A10，A9，A1接口和物理层接口、网络服务接口、会晤和 传送服务接口、应用服务接口和基本服务接口等，并给予了各种接口和层次的详细定义。

3.2 DAVIC文件

? DAVIC文件共有13个部分，分成两类，一类是正式文件，设备必须遵守，另一类是非正式的 ，目前是非正式的部分但在将来可能成为正式的。

? (1)DAVIC系统功能描述。

? (2)系统参考模式和方案。

? (3)服务供给系统结构与接口。

? (4)传递系统结构与接口。

? (5)服务消费系统结构和高级应用程序接口。

? (6)暂没有内容预留作他用。

? (7)高层和中层协议，附录A：机顶盒管理信息基础。

? (8)低层协议和物理接口。

? (9)信息表述，附录：个人数据的包装。

? (10)保密性。

? (11)使用信息协议。

? (12)参考点 。

? (13)互操作性和符合性。?

第八部分7－7节电缆带通单 向物理层接口(Passband Unidirectional PHY on coax)来看一下与DVB－C的联系与区别。 这一物理层口支持电缆中无线频段(一直到1GHz)的单向传输，也称为HFC上的QAM链路(QAM －link on HFC)。这一物理层接口描述了完整的物理层结构，即包括用于S1和S2信息流包装 的帧结构，通道编码和调制方法。物理层和成帧规定对这两种信息流都是一样的。??

? 为下行数据传输提供了两种帧结构，一种是携带MPEG－2传送码流包，另一种是携带ATM信元 。对射频载波来说应都能使用这两种结构。电缆单向物理层接口的频率配置如图13－5，频 率从54MHz到1000MHz，按6或8MHz间隔划分成各个QAM调制通道。

? 机顶盒应能工作在规定的全部频率范围内并能支持至少一种帧结构。而发送设备只要工作在 所规定的工作频段内即可。QAM有三种 级别：16QAM，32QAM和256QAM。编解码框图与DVB－ C一致， 不同之处是DVB－C的QAM使用16，32，64三个等级，交织深度L=12； 而DAVIC使用16，64，256QAM，对16和64QAM，交织深度为12，但对256QAM，交织深度L=204 。 除 此而外，使用MPEG－TS流时的DAVIC帧结构与DVB－C完全相同。也是每8个188拜特包同步 翻转一次，其他处理也同DVB－C，如图13－6。

? 对于传送ATM包，为了提供交织的同步和对齐纠错码块，使用与DVB－C同样的188拜特ATM复 用包，包结构如图13－7。从图中可以看出。使用双包结构传送ATM的帧结构时， 将7个具有48拜特信息、5拜特包头、共53拜特的ATM包转换成2个具有187拜特信息、1拜特包头的188拜特包。??

DAVIC还提供了一种改进同步可靠性的对传送标准是透明的工具“高可靠性标志”

? DAVIC标准还定义了一些DVB－C未曾涉及的一些项目和参数，如对QAM定义2个级别，第一 级别A，只涉及16和64QAM，第二个级别B，包括16，64和256QAM。

? 由上可知，DAVIC和DVB－C大部分规定是相同的，但有所补充。
