数字电视DVB标准简介

2 MCNS标准?

2.1 MCNS标准体系

? MCNS是“Multimedia Cable Network System”的缩写，即多媒体电缆网络系统的意思。MCN S标准已成为美国的数字有线电视系统的标准，并已成为国际标准的基本。MCNS适用于 光纤－电缆网，即HFC网。MCNS给出了数据传输在电缆网中的参考模型，根据这个模型规定 了各个接口介面，以及对各接口的技术要求。因此允许不同厂家生产的机顶盒和数据调制解 调器在同一个电缆系统中工作，具有良好的统一性和互换性。

? MCNS标准体系包括以下内容

? ·SP－CMCI 电缆Modem到用户室内设备的接口；

? ·SP－CMRFI 电缆Modem至射频的接口；

? ·SP－CMTRI 电缆Modem的电信回传接口；

? ·SP－CMTS－DRFSI 电缆Modem传输系统中下行RF接口；

? ·SP－CMTS－NSI 电缆Modem传输系统的网络边接口；

? ·SP－CMTS－SMI 电缆Modem传输系统的安全管理接口；

? ·SP－CMTS－URFSI电缆Modem传输系统中上行RF边接口；

? ·SP－OSSI 工作支持系统接口；

? ·TR－OSSI 工作支持体制。

? 其中SP代表Specification即规格参数，TR代表技术报告，以便理解SP内容。在此通常的电 缆电视系统，改称为电缆Modem传输系统，因为其中除了电视信号外还传输各种数据，以区 别以前的电缆电视系统。Modem即调制解调器。?

2.2 数据在电缆网中的参考模型

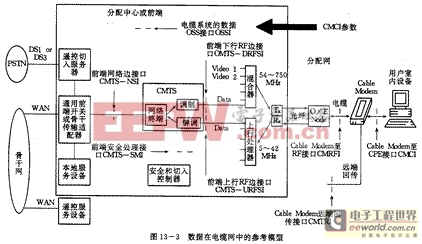

? 数据在电缆网中的参考模型见图13－3。??

2.3 MCNS技术规范

(1)前端称为电缆Modem终端系统(CMTS)。

? ·要求有适合的MCNS前端硬件设备，例如包含有通用宽带路由器，采用标准的Cisco 7200路 由器和IOS软件，可支持MCNS射频和电话回传模式。

? ·网络接口：10BaseT，100BaseT，ATM，HSSI。

? (2)电缆Modem(CM)? ·要求有适合于MCNS的用户端硬件设备。

? ·与PC的接口：以太10BaseT。

? ·计划中的接口：USB和IEEE1394。

? (3)数据协议：TCP／IP

? (4)通过简单网络管理协议(SNMP)进行远程管理

? (5)下行按ITUJ?83附件B的要求。

? ·调制：64QAM或256QAM。

? ·最大数据速率：27Mbps或38Mbps。

? ·带宽：6MHz频道带宽，也支持7MHz和8MHz。

? ·频率范围：88－860MHz。

? ·传输协议：MPEG－2。?

(6)上行

? ·调制：16QAM或QPSK，可变的符号速率。

? ·数据速率：320kbps～10Mbps。

? ·带宽：200KHz～3?2MHz。

? ·频率范围：5－42MHz。

? ·系统根据调制方式在开始时设置为最高的符号速率，然后根据所检测到的噪声电平调整到合适的速率。

·可用的速率范围及所用的带宽示于表13－2。?

表13－2

3.1 DAVIC系统描述

? DAVIC是Digital Audio－Visual Council的缩写，即数字音视频理事会的简称，总部设在日内瓦，是一个非赢利机构。目的是推动广播和交互式数字音频、视频应用和业务的发展，制 定能适应各种视音频应用和业务，能跨越世界各国不同环境有互操作性的端到端的开放接口 、协议和规定，DAVIC包括了数字视音频的几乎所有的应用和业务，内容极其全面和广泛。D AVIC对所有的政府机构、国际组织、公司和个人开放，到1995年12月，DAVIC已有202个成员 遍及20多个国家，几乎包括了世界上涉及数字视音频应用和业务所有公司和组织。DAVIC 不是一种针对系统的专门规定，而是针对使用技术和工具的规定。因为针对系统的规定往往 针对具体应用，而DAVIC规定必须是不针对具体系统的，要适用于不同的工业和系统。对一 个工具进行规定的主要过程是：对目标系统先进行分析，将系统分成各个部分，识别出系统 中的共同部分，对各个部分作出必要的规定，检查工具的规定是否适于组合整个系统。只要 技术上可行，进行完善规定的工具可移动位置重新放置。DAVIC要求一种工具只有一种功 能特性，并且是到处一致的，但可以有不同级别的性能，如规定可以先规定一般性能，但可保留今后改进使其反向兼容。可以用图13－4来简要描述DAVIC系统。任何一个DAVIC系统都 可以分解为五大部分：内容提供系统(CPS:Content Provider System)、服务提供系统(SPS ：Service Consumer Provider System)和服务消费系统(SCS:Service System)以及他们之 间的传递系统
