基于NCP5604的LED电流渐进启动/停止的实现

工作中可准确控制。

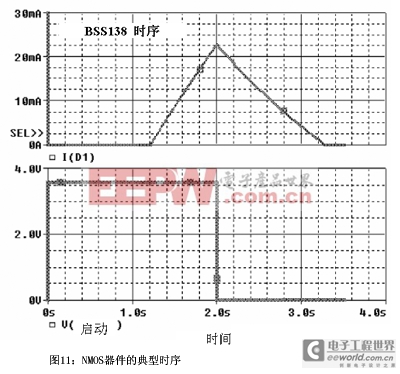

　　另外，由于NMOS的Vt大于双极型器件Vbe的两倍，采用NMOS器件一般不会在开始时序上增加工作延迟：Vbe为0.6 V时，范围在1.5 V。图10和图11中的PSPICE波形解释了这种状态。设计人员可选择适当的器件类型，实现这种功能。

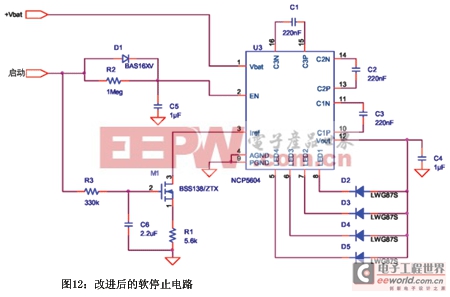

　　图7所示的电路图按照软启动观点的预期进行工作，但由于EN为低时，启动信号关闭直流/直流转换器，停止时序突然缩短，造成其它停止时序不相关。为避免形成这样的机制，当停止时序为关键问题时，应采用额外无源网络。图12中的电路图说明了将R/C/D网络连接到EN引脚方面的改进。

　　当启动信号升高时，二极管D1对电容C5快速充电，并且在EN引脚上产生一个可以忽略的延迟。但启动信号降低时，情况有所不同：此时与电容C5相连的电阻R2产生一个延迟，使直流/直流转换器保持足够长时间的工作，在关闭过程中产生渐进的调光。如果EN引脚永久连接到高(可能为Vbat)，将NMOS用作

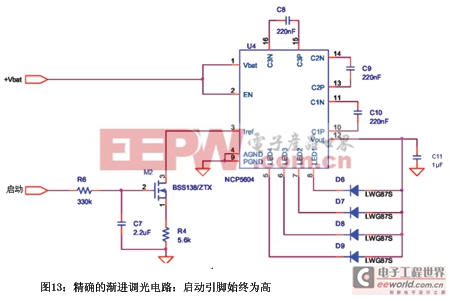

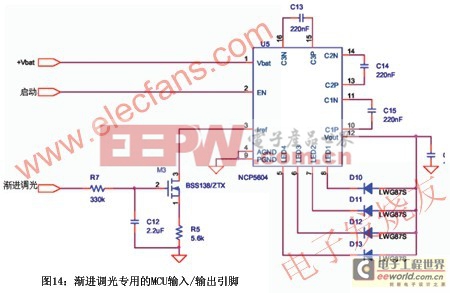

　　启动/关闭系统，或者如图13和图14所示，提供一个额外控制NMOS的引脚，便获得更精确的时序设定。
