高频AD8331 VGA与10位、65 MSPS/80 MSPS/105 MSPS

压的一半。

数据捕捉板与笔记本电脑接口。ADC Analyzer软件可启动转换器，并提供波形或FFT显示。关于AD9215配置的详细信息，请参考AD9215数据手册。

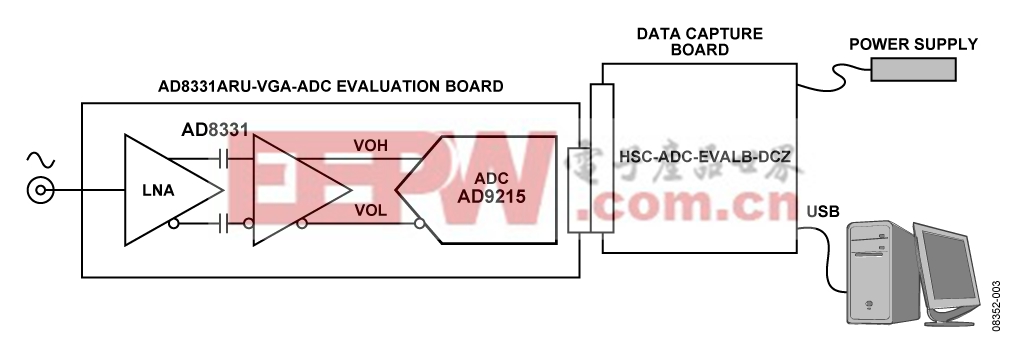

图3是该测试设置的简化框图。评估板上装有一个20引脚、双排接头，它与转换器接口板上的连接器一半相结合。评估板由标准笔记本电脑上运行的ADC Analyzer软件进行控制。

图3：测试配置框图

本电路必须构建在具有较大面积接地层的多层电路板上。为实现最佳性能，必须采用适当的布局、接地和去耦技术（请参考 教程MT-031——“实现数据转换器的接地并解开AGND和DGND的谜团”，以及 教程MT-101 ——“去耦技术”）。

常见变化

其它单通道、10位ADC包括AD9214（适合较低输入频率）或AD9411（适合较高采样速度应用）。
