如前所述，N沟、P沟对管的实现在IR公司推出新对管之前的相当一段时期里，基本CTA电路的发展欲达市电标准，曾经比较困难，“人造”IGBT功能又使电路复杂化。于是CTA研究群体中，有人提出绕开对管N、P沟匹配结构，寻求N沟同型管组合CTA电路的建议。理论与实验分析表明：有些传统功率电路用同型管可实现正、负半波的波形合成，也可以得到将各次谐波“一刀切”的波形净化效果，但由于两同型管不能同为射极或源极输出结构，势必造成频率和负载大范围变化时的非对称性跟踪问题。原则上认为，此类复合不是本质上的CTA拓扑。但可以在恒频定载系统中应用。
本项目组的理论实验结果表明，下列两类同型对管可以实现CTA高THD硬度的优波变换。
（1）单端双半波供电式CTA在图1的基本CTA拓扑中，“开关?线性”复合的功率及开关电路是由双Buck单元组成的，由两个输出端为末级线性功率放大电路提供双半波的微纹波供电。因此可称之为双端双半波供电式CTA。此类供电方式，末级必须以异型N、P沟配对的压控器件实现CTA。
如果将前级的双端双半波微纹波供电，改为单端双半波微纹波供电，末级将可用同型管实现高THD硬度的CTA。该研究已有实验室阶段的前期工作，由本项目组王举贵先生提出构思，并进行了模拟实验。
（2）工频SCTA工频升压虽比高频升压体积大，重量重，但可靠性较高，单Buck与同型管组合实现高THD硬度的CTA特别适合蓄电池供电的情况（图2）。本项目组骆雅琴副教授在这方面已有前期积累。
由于供电电压等级、应用场合的不同，CTA还可以多种组合，在此不一一赘述。
3.4CTA技术的应用领域
鉴于CTA优波变换技术的高THD值硬度，它可以在以下领域获得广泛应用。
（1）DC/AC变换逆变领域用于再生能源（风力、太阳能、潮汐发电等）的逆变器配套。
在缺少大电网供电的人烟稀少地区实施光明工程，目前配备的逆变器为1kVA以下方波供电，1kVA以上正弦波供电。其中正弦波供电的往往满足家用电器复合负载的需要。由于THD硬度和其它保护措施的综合原因，可靠性一直是一个制约再生能源供配电系统发展的障碍。特别是在接有医疗设备的场合——晶闸管负载，高脉冲电流负载将对逆变电源的安全运行构成主要威胁。一般毁灭性故障往往发生在合闸瞬间。因此，在负载状态比较复杂的场合，宜发展CTA逆变电源、取高THD硬度的优点。
除此之外，类似的应用还有与铁路车厢配套的DC48V/AC110V逆变器供给空调系统；DC48V/AC220V逆变器用于通信系统应急电源；还有其它变比的CTA逆变器用于电力监测系统应急电源；高性能医用UPS和其它UPS；船用400Hz逆变器等。
与21世纪现代楼宇群直流母线供电的系统配套的千瓦级逆变器群，也是CTA系列应用的优选场合。

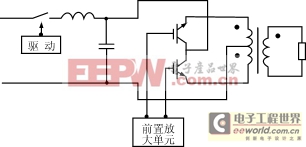

图2
（2）AC/DC/AC变频领域CTA变频器由于是纯正弦供电，低速时还可根据电机本身非线性实时监测，人为构筑补偿有害谐波的软硬措施，因此在拉丝、薄材加工、机床主轴调速等方面应能创造同等控制方式（VVVF、矢量控制、直接转矩控制等）下最小的转矩脉动，从而可在工作母机原设计能力的范围内，大大提高产品加工质量。
在超高速调速系统中CTA模式允许在远低于PWM系统开关切换频率下实现高效、高正度、高THD硬度的调速；换言之，它可使系统工作于开关频率远高于PWM模式的场合。
（3）其它应用领域CTA优波变换获取高THD硬度的正弦输出电压，仅仅是为了适应大多数负载的需要，事实上CTA变换可以实现任意波形功率变换，因此，军事领域的电子对抗，也可采用CTA功率变换技术。在前述的再生能源系统具有复杂负载工况时，也可用CTA技术实现小容量的有源谐波校正。现有的有源校正技术还是用PWM功率变换器实现补偿换流的；从理论上说一般比不上CTA对动态偏离的完全不变性跟踪。
4结论
绿色功率变换技术的发展是与电力电子器件的发展相辅相成、互为支撑的。其关键是在治理大电网或独立小电网污染的同时，重视解决对负载的优波供电问题。在此基础上，采用软开关技术解决小容量高频电源的电磁噪声污染。CTA功率变换技术是绿色电源发展史上具有本国特色的代表作。其发展过程及分支化、系列化将为各行各业广阔的潜在市场提供开发产品的技术贮备、思路和经验。
静止功率变换技术的发展和不断走向清洁的过程是重返“绿色”的“回归工程”。其最终结果将是“绿色”程度对40年代前后旋转式变换的最大限度逼近和在体积、效率、功率传输密度等综合优化指标上的全面超越。
|
