无传感器的直流无刷电机控制器ML4425及其应用(

时间:05-23 来源:互联网 点击:

摘要:介绍了ML4425脉宽调制电机控制器的功能及其应用。

关键词:三相直流无刷电机;无传感器;反电势取样器;锁相环



1 引言

ML4425脉宽调制控制器具有为起动和控制△接或Y接无刷直流(BLDC)电机速度所需要的全部功能,并且不用霍尔传感器。从电机绕组传感的反电势电压信号,利用锁相环(PLL)即可确定正确的换向时序,这一获专利的传感技术可以在宽范围内使三相无刷电机换向,并且对PWM噪声和电机缓冲电路的干扰不敏感。

ML4425利用恒定的停歇时间PWM控制环路,限制电机的工作电流。其速度环是由机载放大器控制。ML4425电路能保证没有穿透电流干扰而直接驱动外部功率MOSFET。起动程序的定时由三个可供选择的定时电容器来确定。这就使大范围变化的电机和负载能够处于最佳状态。

ML4425的主要性能如下:

1)可独立工作;

2)通过IC控制电机的起动和停止;

3)机载起动时序为校准→斜升→设定速度;

4)获专利的反电势换向技术为最短的“自转”时间提供了无抖动转矩;

5)具有机载速度控制环;

6)用于换向的锁相环PLL可对PWM产生的尖峰脉冲噪声的抗干扰创造条件,其作用与噪声传感过零技术相似;

7)PWM控制可得到最高效率;

8)MOSFET直接驱动12V电机;驱动高压电机需要用IR、IXYS、Harris、PowerIntegration、Siliconix等公司生产的IC缓冲器。

2 ML4425的结构与参数

2.1 ML4425的结构

ML4425有二种封装型式,其引脚排列如图1所示。它们的内部功能方框图如图2(以28引脚为例)所示。

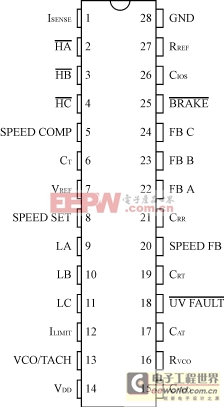

(a)窄形28脚

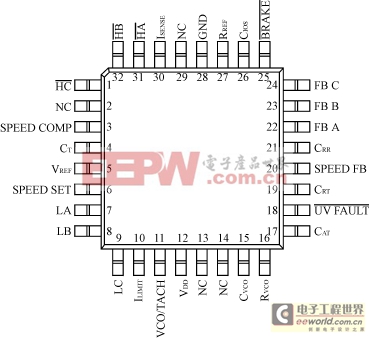

(b)方形32脚

图1 ML4425集成电路两种封装型式

图2 ML4425电机控制器内部功能框图

ML4425各引脚功能如下(以28引脚为例,脚号后括号内数字为32脚的脚号)。

脚1(30)ISENSE:电机的电流传感输入端。当ISENSE超过0.2×ILIMIT时,三路输出驱动器LA、LB、LC均被关闭一个固定时间(由CIOS电容量确定)。

脚2(31)HA:A相高边开关的有源低输出驱动器。

脚3(32)HB:B相高边开关的有源低输出驱动器。

脚4(1)HC:C相高边开关的有源低输出驱动器。

脚5(3)SPEED COMP:是速度控制环的补偿端,它由接在SPEED COMP脚与地端之间的串联的电阻器和电容器来设置。

脚6(4)CT:一只电容器接CT与地之间,可设定PWM振荡器频率。

脚7(5)VREF:6.9V基准参考电压输出。

脚8(6)SPEED SET:速度控制环输入端,变化范围从0(停机)到VREF(最大速度)。

脚9(7)LA:A相低边开关的有源高输出驱动器。

脚10(8)LB:B相低边开关的有源高输出驱动器。

脚11(9)LC:C相低边开关的有源高输出驱动器。

脚12(10)ILIMIT:该脚电压把ISENSE的门限电压设定在0.2×ILIMIT,该脚空悬不接,自动选IC内部的置位门限电平。

脚13(11)VCO/TACH:该脚的TTL输出电平对应于时钟信号用在换向状态机器。当反电势传感电路跟踪转子位置时,其输出频率与电机速度成比例。

脚14(12)VDD:12V电源电压输入端。

脚15(15)CVCO:该脚对地接一只电容器,可设定压控振荡器(VCO)的压-频比率。

脚16(16)RVCO:该脚对地接一只电阻器,可设置一与VCO输入电压成比例的电流。

脚17(17)CAT:该脚对地接一只电容器,可设定控制器保持在校准状态的时间。

脚18(18)UV FAULT:当VDD降低到UVLO欠压锁定门限电平时,该脚输出电平变为最低,表示所有的输出驱动器均已失效。

脚19(19)CRT:该脚对地接一只电容器,可设定控制器保持在斜升状态的时间。

脚20(20)SPEED FB:反电势取样电路的输出端和VCO的输入端,一个RC网络接在SPEED FB端,可设置对锁相环路(PLL)的补偿,该PLL电路由反电势取样电路、VCO和换向状态机器构成。

脚21(21)CRR:当控制器处于斜升状态时,在CRR与SPEED FB两端之间接一只电容器,可设定电机的斜升速率(即加速度)。

脚22(22)FB-A:通过在该脚上的传感反电势的电阻分压器,监视A相的电机反馈电压。

脚23(23)FB-B:通过在该脚上的传感反电势的电阻分压器,监视B相的电机反馈电压。

脚24(24)FB-C:通过在该脚上的传感反电势的电阻分压器,监视C相的电机反馈电压。

脚25(25)BRAKE:一个逻辑低电平输入使电机制动,它是通过关断高边输出驱动器和接通低边输出驱动器来实现的。

脚26(26)CIOS:该脚对地接一只电容器,可设置在ISENSE超过它的门限电平之后,低边输出驱动器仍然保持关断的时间。

脚27(27)RREF:该脚对地接一只137kΩ的电阻器,可设置与VREF成比例的电流,它用于为IC内部设定所有的偏置电流(除VCO之外)。

脚28
