UPC1099集成电路性能与应用

时间：05-23 来源：互联网点击：

输出电源设定精度		Vs=48V,Io=15A	4.95		5.05	Vo	V
源效应		Vs=36～72V,Io=15A		0.2		SV	％
负载效应		Vs=48V,Io=0.5～15A		0.5		SI	％
温度系数		Vs=48V,Io=15A		±0.05		ST	％/℃
输出过压保护		关断型	110		120		％
过流保护		Vo=48V，自启动	120		150		％
开关频率			450		500	fo	kHz
工作壳温范围		底板壳温	－40		100	Ta	℃
贮存壳温范围		底板壳温	－40		125	T	℃
纹波噪声		100MHz示波器			50	Vop－p	mV
效率		Vo=48V,Io=15A		81		η	％
输入输出绝缘电阻			10			RI－O	MΩ
遥控关断	逻辑低	接输入低电平	模块“高”
遥控关断	逻辑高	悬空或接输入高电平	模块“低”

2）外型尺寸

外型尺寸61mm×58mm×15.5mm，外形与外形尺寸如图4及图5所示。其管脚功能如表3所列。

图4 外型图

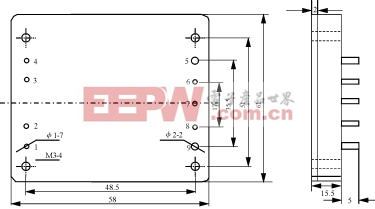

图5 尺寸图

表3 引脚功能

3）安装使用注意事项

（1）散热片一定要安装在导热较好的散热器上，以保证满载时工作温度在规定的范围内，若不能满足时可加风冷。

（2）负载比较远时必须使用遥测端，将其接至负载两端，同时加电容滤除噪声干扰。

（3）若输入端距48V供电源比较远时，应在模块附近增加无感电容。

6 结语

通过以上的选择与分析，基本确定UPC1099是75W左右的直流变换器在正激式PWM电路中的最佳选择。同时增加一些元器件可使模块的功能扩大。这里关键性元器件是UPC1099和特质高分子铝电解电容。如果选用更低内阻的MOS管和同步整流可使效率更高，即可以推出更新更好的产品供通讯设备使用。
