多路输出隔离驱动电路及其在短路限流器中的应

实测电流值及电路工作效率等见表1所列。其中L_m为激磁电感；Δi_L为激磁电感上电流增量；I_s为原边电流有效值；I₂₁及I₂₂分别为副边输出电流有效值；η为变压器转换效率。由表1可发现，非晶铁心虽然具有较大的激磁电感，但由于非晶铁心具有很低的电阻率，在开关频率较高的情况下，涡流损耗很大，使得总损耗较铁氧体高。由表1还可看出，虽然变压器绕组匝数很少，但由于采用了电流源供电方式，铁心仍然具有良好的能量传递特性，漏电流较小。

表1

图11及图12分别为驱动电路输出Vo及其上升沿展开的实验波形，波形上升沿大约为1μs，保证了晶闸管的快速导通，强触发宽度为100μs，保证触发的可靠性。在光纤信号结束时，输出大约－0.8V，为器件的关断提供反向电流，加速关断过程，保证了关断的可靠性。

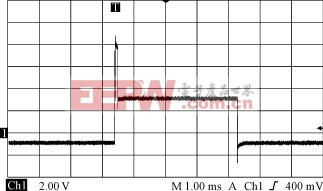

图11 驱动信号输出V_o

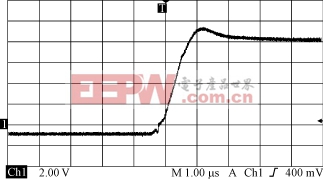

图12 上升沿展开波形

5 结语

本文介绍的多路输出隔离驱动电路，采用分布式电流源供电方式，该方法解决了多路隔离输出的困难，并且在实际电路中可与供电对象靠得很近，减小了被干扰的机会，减少了变压器绕组匝数，能量传递效率较高。驱动电路输出具有强触发，陡峭的上升沿保证了器件的可靠导通。该驱动电路还适用于各种电机调速系统和伺服系统，中频电源系统等其它电力电子装置，具有广阔的应用前景。
