三运放架构对仪表放大器的制约
时间：05-26
来源：互联网
点击：
VOUT2 = 2 × VIN+ = 2 × (VCM + VDIFF/2) = 2 × VCM + VDIFF
第2级差分放大器A3检测其输入VOUT1和VOUT2，然后产生差分输出：
VOUT = (2 × VCM + VDIFF) + VREF
同理，如果A2输出达到地电位时饱和：
VOUT = -(2 × VCM - VDIFF) + VREF
这是三运放仪表放大器工作模式中的一个潜在隐患。此时仪表放大器不仅不放大输入差分电压造成器件性能下降，三运放仪表放大器还会对输入共模电压进行放大。最糟糕的是，共模电压通常不受控制，并且是对有用信号有害的噪声。这是一个很严重的问题，因为选择仪表放大器的本意是用来消除此类噪声。非满摆幅输入结构的影响
如上所述，大多数放大器具有满摆幅输出，但不具备满摆幅输入。精密应用中，满摆幅输入级往往难以设计，因为共模电压接近VCC和GND时，交越特性不理想—处于转变过程中，输入差分级的n型和p型对管之间将产生失调电压。优秀的精密仪表放大器设计的关键参数是低VOS和高CMRR。当在交越区域改变共模电压时，因为CMRR = ΔVOS / ΔVCM， VOS的变化将大大降低CMRR性能。
因此，精密仪表放大器大多采用非满摆幅输入结构，尽管此类放大器的输入共模电压范围仍包括了电源的负摆幅(0V)。如果我们回头查看以下图3，考虑它对输入共模电压的限制，重新绘制的图形如图5所示。

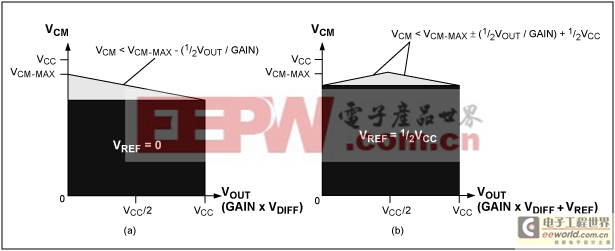

图5. 采用非满摆幅输入级时，(a) VREF = 0和(b) VREF = VCC/2时，单电源供电的三运放仪表放大器在不同输入差分电压下可以接受的输入共模电压。间接电流反馈结构
间接电流反馈结构是设计仪表放大器的新型方案，由于该架构所具备的众多优点越来越多地受到人们的青睐。图6给出了MAX4462和MAX4209仪表放大器所采用的间接电流反馈结构。

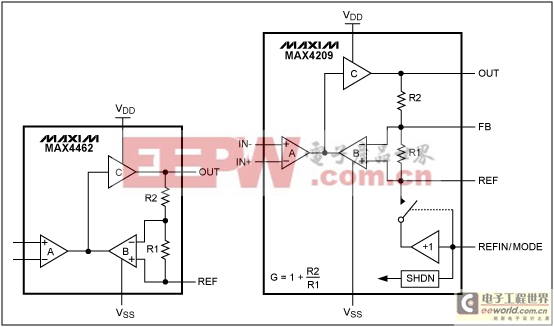

图6. MAX4462和MAX4209仪表放大器所采用的间接电流反馈结构。
这种新结构包含一个高增益放大器(C)和两个跨导放大器(A和B)。每个跨导放大器将输入差分电压转换成输出电流，并抑制所有的输入共模电压。放大器稳定工作时，gM A级源出的输出电流与gM B级吸收的输入电流相等。通过高增益放大器C的反馈实现这一电流匹配，同时使反馈放大器B输入端的差分电压与放大器A输入端的差分电压相同。该设计随后在输出电阻网络建立一个指定的电流(等于VDIFF / R1)，该电流同样也流过R2。因此，OUT输出电压仅对输入差分电压进行放大(增益 = 1 + R2 / R1)。可以在REF上加上一个任意参考电压，从而为输出电压提供偏置，原理与标准三运放仪表放大器类似。

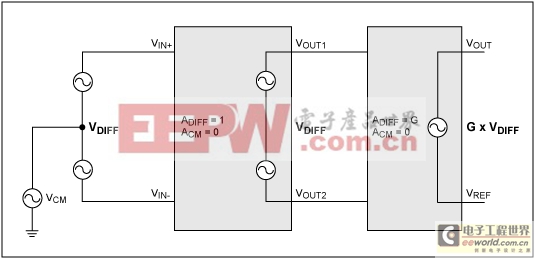

将器件框图转换成等效电路，如图7中所示，将该图与图2进行比较，可以看出一个重要优势。三运放仪表放大器的中间信号不仅包含了放大后的差分电压，而且也包含输入共模电压。而间接电流反馈结构仅包含放大后的输入差分电压，第一级电路即提供了所有共模抑制。随后，由第二级给出所有差分增益并进一步抑制共模信号，所以，可以采用基准电压为输出提供偏置。由此可见，三运放仪表放大器中所具有的输入共模电压在间接电流反馈结构中被完全抑制掉。
图7. 间接电流反馈仪表放大器在第一级输出中不存在共模电压。

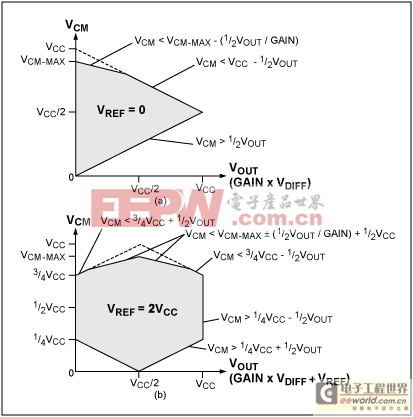

考虑到输入共模电压的限制(例如，一个非满摆幅输入级)，器件的传输特性如图8所示。黑色区域表示满量程输出电压对应的输入共模电压的限制范围。灰色区域给出了仪表放大器按照设想正常工作时的输入共模电压的范围—输出电压与放大后的输入差分电压成正比，同时抑制所有输入共模电压。
图8. 间接电流反馈仪表放大器可接受的输入共模电压范围如图中灰色和黑色部分所示，(a)和(b)中，黑色区域是灰色区域的子集，在这一区域中可得到满量程输出电压。实验结果
下面的实验结果为关于间接电流反馈架构的讨论提供了有力支持。假设采用MAX4197和MAX4209H，二个仪表放大器的增益均为100。MAX4197是三运放结构，而MAX4209H是间接电流反馈仪表放大器。二者均采用VCC = 5V供电，并使用VREF = 2.5V提供器件的零输出偏置。
本实验中，采用两种信号波形输入到仪表放大器中。
例1是带有100Hz较大共模电压的1kHz差分信号，理想的仪表放大器输出不包含100Hz信号成分，只有1kHz的信号。信号波形可近似为：
VIN+ = 正弦波振幅 = 2VP-P，
偏置 = 1V，频率 = 100Hz
(VIN+ - VIN-) = 正弦波振幅 = 30mVP-P，
偏置 = 0，频率 = 1kHz
例2是带有1kHz较大共模电压的100Hz差分电压。理想的仪表放大器输出不包含1kHz信号成分，只有100Hz信号。输入信号波形可以近似为：
VIN+ = 正弦波振幅 = 2VP-P，
偏置 = 1V，频率 = 1kHz
(VIN+ - VIN-) = 正弦波振幅 = 30mVP-P，
偏置 = 0，频率 = 100Hz
实验结果如下，其中通道1为VIN+，通道2为VIN-，通道3为仪表放大器的输出。例1实验结果
图9a中，MAX4209H得到了预期结果，MAX4197只有在输入共模电压远远高于地电位时才能得到预期结果(图9b)。在MAX4197的输出电压中带有明显的100Hz信号成分。

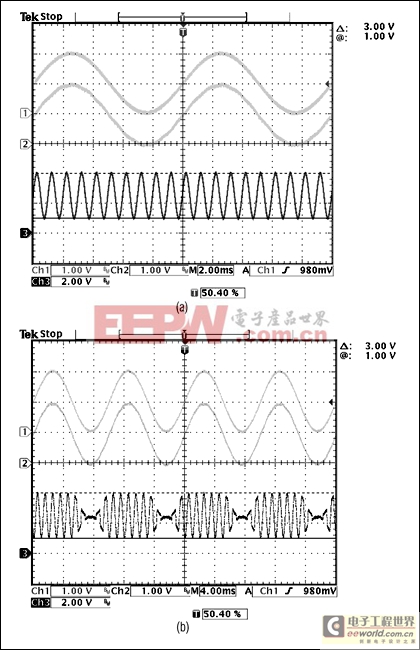

图9. 途中给出了例1采用的(a) MAX4209H间接电流反馈结构和(b) MAX4197三运放结构的测试结果。注意：由于在输入1和输入2迹线中，100Hz的VCM信号占优势，1kHz VDIFF太小而不可见。例2实验结果
MAX4209H给出了预期结果(图10a)，MAX4197只有在共模电压远远高于地电位时才能放大输入差分信号(图10b)。当共模电压接近地电位时，输出电压为共模电压的反相信号或只是简单的共模缓冲信号，具体取决于A1和A2中的哪一个进入饱和状态(如上所述)。

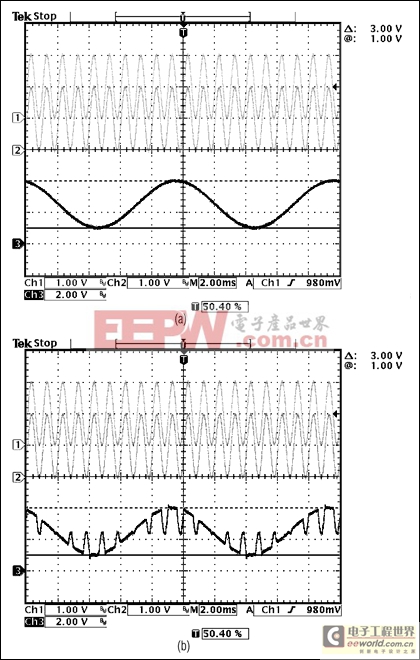

图10. 图中给出了例2采用的(a) MAX4209H间接电流反馈结构和(b) MAX4197三运放结构的测试结果。注意(如图9)，对于三运放结构的仪表放大器，输出1kHz的VCM信号远远超出预期值，而间接电流反馈结构仍然具有优异的性能。结论
在当前这一高性能器件层出不穷年代，客户不仅要求更好的性能，而且也要求更加智能化的电源管理方案，以延长电池寿命，提高供电效率。双电源模拟设计已逐步过渡到单电源供电架构，这改变了电子产品的设计理念和使用方式。创新的设计架构，例如，本文讨论的间接电流反馈结构，将使昨天的梦想成为今天的现实。
