有源瞬变高压保护器

许的过电压，在提供过压保护的同时连续地工作。在第二种方式，P2简单地用作一个开关，在持续的过压状态下切断电路，从而使高压不致损坏下游的器件。按SET引脚处电阻分压器连接在输入或输出，就可选择工作方式。

　　FETP1替代上面的串联二极管，对电池接反进行保护，在正向偏置状态下是通道的，在负压时立即断开，此外，器件还有一个EN引脚，在休眠状态下断开所有负载，将准静态电流降低至最小值。

　　结语

　　传流器件简单实用，在一些要求不高的应用中广泛使用。而对近代更复杂的电子系统，就得使用有源过压保护器件。有源器件的优点是不言而喻的。对TVS二极管或压敏电阻，在负载泵条件下，由于其内阻大且V-I上升特性，下游电路要面对暂时的较高电压(通常可达45V)，而有源保护器可用电阻分压器将输出电压限制在某个电平。

　　其次，用FET开关来替代普通二极管，将正向压降降低至几个毫伏量级，极大地减少了功耗，简化了冷却装置，降低了成本，也使低输入电压工作更加稳定。

　　还有一点，上面亦已提及，有源器件有一个EN引脚，在休眠状态下可让器件处于不工作状态。进一步减少了准静态电流。(东华)

　　图1(a) 过压保护电路 图1(b) 过压和电池接反保护电路 　图1(c) 压敏电阻保护电路

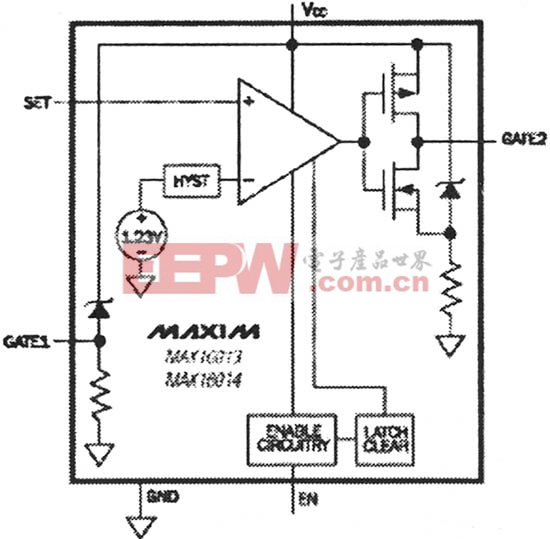

　　图2 Max16013/16014内部方框图

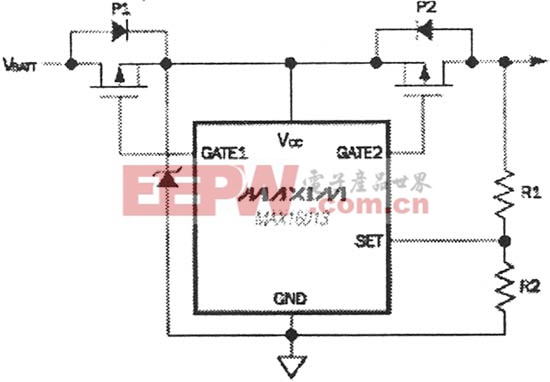

　　图3 Max16013/16014应用连接图
