实现一种数字可调的升压型开关电源的设计方案

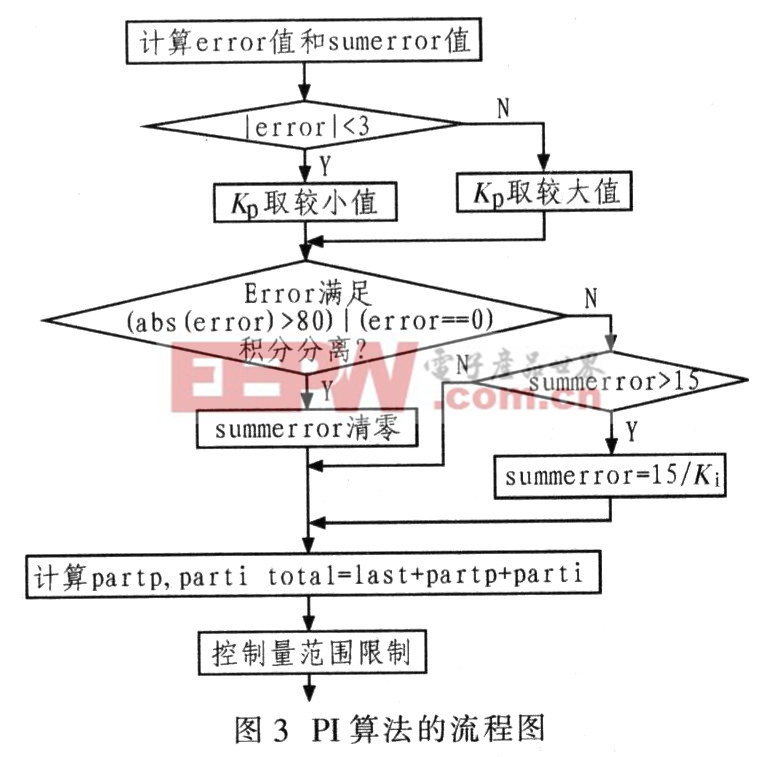

节时间延长，所以应谨慎选择。积分系数的运用可以消除系统的稳态误差，提高系统的控制精度。PI算法流程如图3所示。图3中引入了积分分离式算法，减少积分校正对控制系统动态性能的影响。即在控制开始阶段或电压值大幅度变化时，取消积分校正；而当实际电压值与设定值的误差小于一定值时，恢复积分校正作用。积分分离式算法既保持积分作用，又减小超调量，改善控制系统的性能。经实验确定，可实现稳压功能。

　　3．3 仿真验证

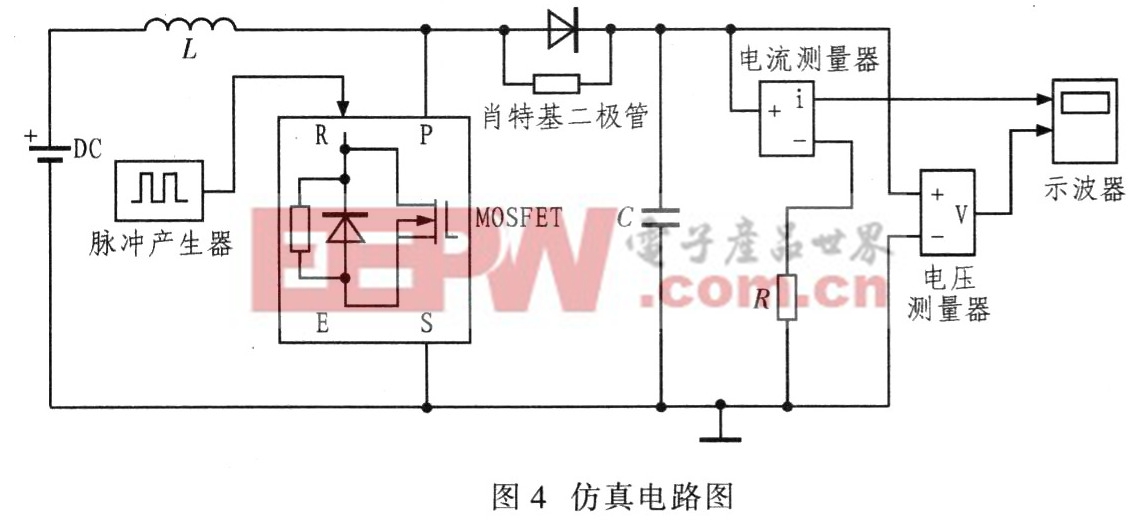

　　Simulink是MATLAB提供的实现动态系统建模仿真的一个软件包。采用powersystem库模型，将系统设计的仿真电路连接如图4所示。脉冲产生器产生固定频率和占空比方波，控制MOS开关管。电流和电压测量器将模拟的电流和电压量化送至示波器。仿真中器件参数根据实际设计选取：输入电压为 18 V，开关管的控制脉冲(PWM波)频率为40 kHz，占空比60％，电容取2 200μF，电感为1 mH，电阻为18 Ω。得到的电流电压波形图如5所示。通过仿真可看出，在不考虑损耗时电压可以升36 V以上，电流也可以达到2．4A；在实际电路中因存在损耗，通过调整占空比达到了输出电压30～36 V步进调整．最大输出电流2 A。

　　利用Boost电路实现了系统设计的升压转换，采用CPLD和单片机完成数字控制，软件编程得到PWM信号，通过调整占空比实现输出电压数字调节。而运用PI算法则是本系统设计的亮点，完美实现了宽输入，稳压输出。
