bpsk调制原理

时间:08-18 来源:互联网 点击:

于控制频率范围调节(1脚)。外接电容器Cext用于选择振荡器的中心频率。当Vr和Vf取值适当,振荡器工作正常时,振荡器频率f0与Cext的关系近似为:
f0=5×10-4/Cext (4)

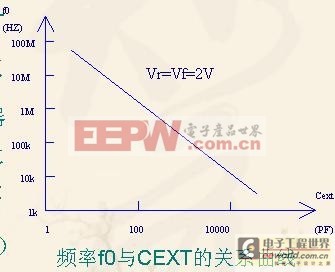

f0与Cext的关系曲线如图所示。

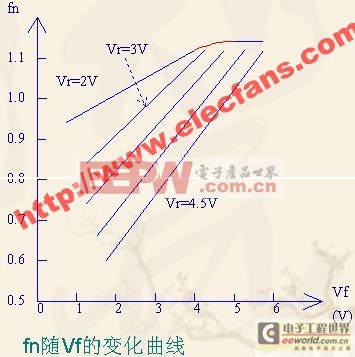

由右图的曲线可以看出,随Vr的增大,VCO的压控灵敏度和线性范围都在增大。选取适当的Vr值和Cext值,将误差电压经线性变换后充当控制电压Vf,这样就可实现由误差电压控制VCO。当f0=10MHz时,一组典型的实验数据为Cext=27.5pf,Vr=3.76V,这时Vf在2.8V左右移动。

3、传输畸变和眼图
数字信号经过非理想的传输系统必定产生畸变,为了衡量这种畸变的严重程度,一般都采用观察眼图的方式。眼图是示波器重复扫描所显示的波形,示波器的输入信号是解调后经低通滤波器恢复的未经再生的基带信号,同步信号是位定时。这种波形示意图如下图所示。

图4-8 眼图

衡量眼图的几个重要参数有:
眼图开启度(U-2ΔU)/U (U = U+ + U-)
指在最佳抽样点处眼图幅度的“张开”程度。无畸变眼图的开启度为100%。
(2)“眼皮”厚度2ΔU/U
指在最佳抽样点处眼图幅度的闭合部分与最大幅度之比,无畸变眼图的“眼皮”后度为0。
(3)交叉点发散度ΔT/TS
指眼图波形过零点交叉线的发散程度。无畸变眼图的交叉发散度为0。
(4)正、负极性不对称度|(U+ - U-)|/|(U+ + U-)|
指在最佳抽样点处眼图正、负幅度不对称的程度。无畸变眼图的极性不对称度为0。
如果传输信道不理想,产生传输畸变,就会很敏感地由眼图的这几个参数反映出来。其后果可以看成有效信号的能量损失。可以推导出,等效信号信噪比的损失量ΔEb/No与眼图开启度(U-2ΔU)/U有如下关系:
ΔEb/No=20log[(U-2ΔU)/U] (dB) (5)
同样,交叉点发散度对信噪比损失的影响也可以等效为眼图开启度对信噪比损失的影响,这里不再详述。
