模拟信号隔离放大器技术应用

模拟信号隔离放大器技术应用
说　明： ISO系列隔离放大器是一种将模拟信号按比例进行隔离和转换的混合集成电路（IC），它分为有源（含辅助电源）型和无源型两大类。　

20mA/0-5V/0-10V/0-±5V/1-5V等输入与输出之间的隔离及变换。　

无源型IC 内部包含有电流信号调制解调电路、信号耦合隔离变换电路等，很小的输入等效电阻，使该IC的输入电压达到超宽范围（7.5—32V），以满足用户无需外接电源而实现信号远距离、无失真传输的需要。内部的陶瓷基板、印刷电阻工艺及新技术隔离措施使器件能达到3KVAC绝缘电压和工业级宽温度、潮湿、震动的现场恶劣环境要求。ISO4-20mA系列产品使用非常方便无需外接任何元件即可实现4-20mA电流环隔离或信号一进二出、二进二出等变换功能。　　
有源型IC是在同一芯片上集成了一个高隔离的DC/DC电源及高性能线性光电耦合器的混合集成电路。该芯片除了为内部放大电路供电外，还可以向外部（信号输入与输出端）提供两组隔离的正、负直流电源和两组的5VDC稳压基准源，专供外部电路扩展用，如电桥电路、小信号前置放大电路等用户专用电路。该系列产品具有宽信号带宽20KHZ，可对0~±10VDC双向直流信号或0~5VAC的交流信号进行隔离、调理和变换。该IC体积很小，使用非常方便，只需很少外部元件即可实现模拟信号的（I/I　I/V　V/I　V/V）隔离及变换功能。　　
主要应用领域：模拟信号数据采集，隔离传输及供电，工业现场信号隔离传输及变换，地线干扰抑制，信号远程无失真传输，仪器仪表与传感器信号的隔离变换。电力设备及医疗仪器安全隔离栅。产品体系：ISO　4-20mA 系列———两线无源4-20mA信号隔离调理IC　　　　　ISO-Ax-Px-Ox系列———直流电流信号（I/V　I/I）隔离放大器IC　　　　　 ISO-Ux-Px-Ox系列———直流电压信号（V/I　V/V）隔离放大器IC

ISO1001/1002系列———直流双向或交流信号隔离放大器IC产品特性：
　　　精度等级：0.1级、0.2级、0.5级全量程范围内极高的线性度(非线性度0.2%)国标标准信号:0- 10mA/0-20mA/4-20mA/0-5V/0-10V/0-±5V/1-5V输入/输出。具有低输入阻抗和输出高负载能力信号输入/输出/辅助电源之间3KV　三隔离单电源供电,可为用户在信号输入或输出端提供隔离电源低成本,小体积,标准单列SIP12和双列DIP24脚IC封装工业级工作温度范围，符合UL-94标准的阻燃材料真空灌封一、概述　　信号隔离技术是使模拟信号在发送时不存在穿越发送和接收端之间屏障的电流连接。这允许发送和接收端外的地或基准电平之差值可以高达几千伏，并且防止了可能损害信号的不同地电位之间的环路电流。信号地的噪声可使信号受损。隔离可将信号分离到一个干净的信号子系统地，使传感器、仪器仪表或控制系统与电源之间互相隔离，从而保证整个系统装置的工作安全、可靠及稳定。　　而在另一种应用中，基准电平之间的电连接可隔离产生一个对于操作人员或病人不安全的电流通路。

　　　　信号隔离器件依赖于无发送器和接收器来跨越隔离屏障，这种器件曾用于数字信号，但线性化问题迫使模拟信号隔离采用变压器、光电耦合器、电容或光电池等器件来实现。　　模拟信号隔离：在很多系统中，模拟信号必须隔离。模拟信号所考虑的电路参量完全不同于数字信号。　　模拟信号通常先要考虑：精度或线性度、频率响应、噪声等。　　然后是对电源的要求，电源要求高隔离、高精度、低噪声，特别是对输入级。也应该关注隔离放大器的基本精度或线性度不能依靠相应的应用电路来改善，但这些电路可降低噪声和降低输入级电源要求。　　对于电源噪声的干扰，可以采用调制载波使模拟信号跨越这个屏障。如ISO4-20的两线无源信号隔离放大器使模拟隔离简化。输入信号被占空度调制并以数字方式发送跨过屏障。输出部分接收被调制的信号，把它变换回模拟信号并去掉调制/解调过程中固有的纹波成分。　　对信号隔离的另一问题是隔离放大器输入级所需的功耗，而隔离放大器的输入阻抗及自身的等效电阻是问题的关键所在。而输出级通常以机壳或地为基准，输入级通常浮动在另一个电位上。因此，输入级的电源也必须隔离。通常用一个单电源（5V/12V/15V/24V），而不是理想中使用的正、负双电源。二、原理介绍　　通过反复实验验证,本系列产品达到了预期的目的。

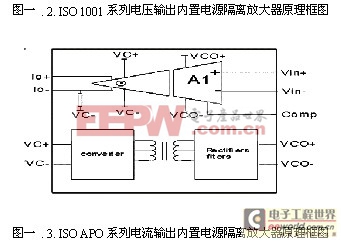

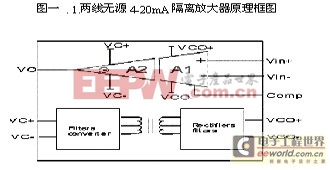

附图说明:

3、典型电性能指标：

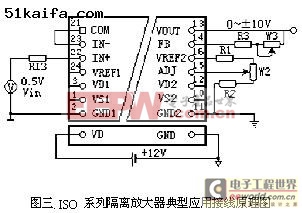

三、典型应用技术　　图三、为ISO系列隔离放大器典型应用接线原理图，其中输入和输出放大器都为跟随方式。此时隔离放大器的整体放大倍数为20倍，R1，R2和W1为调零电路，R1=5.1K　R2=2K　W1=2K（多圈电位器）。　

信号输入放大器设计：　　
图四　为输入放大器电路，当输入放大器输出（21脚COM端）为0.5V时，输出即为5V（13和14脚短接时）。输入反相放大电路：　　图五　为输入反相放大电路接线图，其中放大倍数为：Kin=-R11/R12　　R3=R11//R12例如：当输入Vin为0~-100mV，输出为0~5V时，可以取：R11=50K　R12=10K　R13=8.3K　　放大倍数：Kin=-50/10=-5输入同相放大电路：　　图六　为输入同相放大电路接线图，其放大倍数为：Kin=1+R2/R1
