模拟信号隔离放大器技术应用

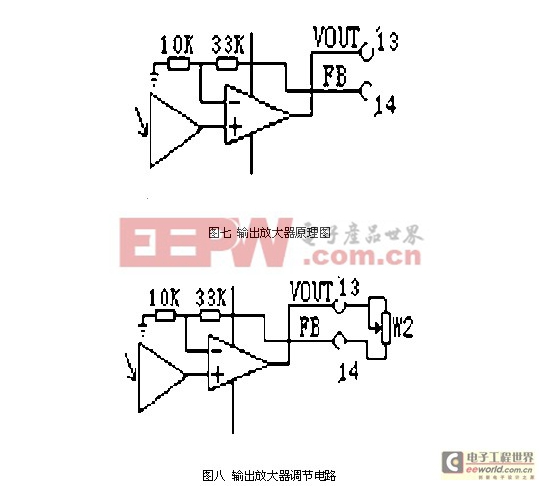

ISO1001 为用户设计了一个输出放大器，其原理如图七所示，FB为放大器的反相输入端，当13和14脚短接时，输出放大倍数Kout=1+33/10=4.3，由于隔离放大器部分已有2.35倍的放大倍数，所以，总放大倍数K=4.3*2.35=10.1。　　　当输入放大器的COM端电压达不到0.5V时，可以通过输出放大器调节放大倍数，如图八　所示，W2可以取1~100K（多圈电位器）。

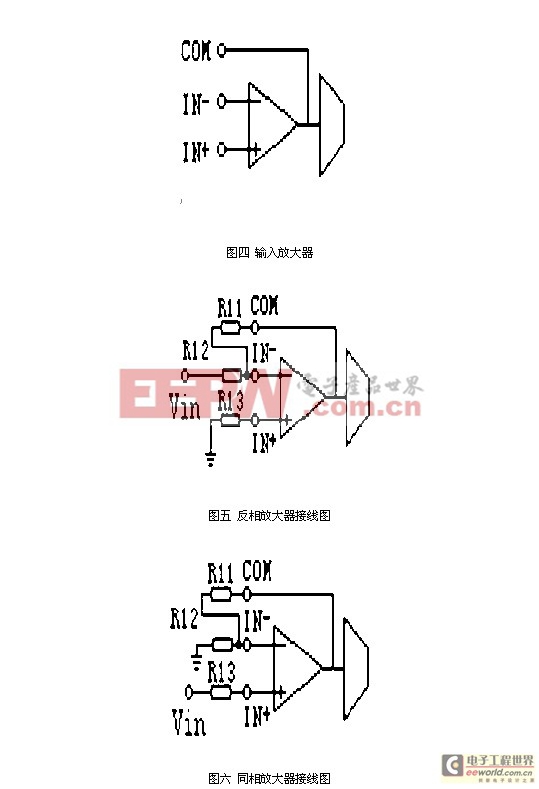

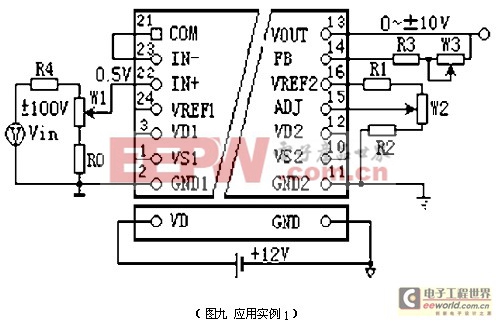

四、典型应用实例　　应用实例1：用隔离放大器直接测量高电压信号　　输入：0~±100VDC直流电压信号　　输出：0~±10VDC隔离信号　　取R4= 100K　R0=390　W1=200（多圈电位器）　　取R3=39K　W3=10K（多圈电位器）R1=5.1K　R2=2K　W2=2K（多圈电位器）　　当输入信号较小时可以采用图六同相放大电路，使输入放大器的输出（即COM端电压）为0.45~0.48V之间，其余与图九相同。

应用实例2：测量电桥输出的差分小信号。接线图见图十　　输入：0~±25mV电桥差分小信号　　输出：0~±10VDC隔离信号　　A1、A2和输入放大器组成一个数据放大器，　　取R=100K　RG=5K则数据放大器的放大倍数为　Kin=100/5=20。　　电路其它元件选择：取R1=5.1K　　R2=2K　　W2=2K（多圈电位器）　　取R3=39K　　W3=10K（多圈电位器）（图十应用实例2）四、产品外形尺寸及引脚描述　　DIP　 24脚封装的IC尺寸图，见图十一　　DIP　24脚封装的IC引脚定义图，见图十二（图十一DIP24脚封装的IC尺寸图）（图十二DIP24封装引脚定义图）　　SIP　12脚封装的IC尺寸及IC引脚定义图，见图十三图十三　SIP12脚封装的IC尺寸及引脚定义图总结　　随着现代电子技术的高速发展，有很多新器件可供技术人员开发设计选用。通过新器件的功能扩展可开发出许多实用型的新产品，从而推动电子产品不断更新换代，并且向低成本、小体积、多功能、智能化方面发展。深圳市顺源科技公司的ISO系列产品，针对国内外类似产品有着低成本、小体积、高精度、多功能等领先技术。广泛应用在工业控制、医疗设备、仪器仪表等系统中地电位有很大差别的电路设计中。整个产品电路中的每一种器件和工艺都是针对独特系统要求而设计的，新器件性能集成的高水平使得跨越隔离屏障能实现从前做不到的更复杂的操作。
