软开关转换器的输出电容设计

时，因为测试设备的限制，有时无法测量低漏源电压下的电容。图5中，当漏源电压小于4V时，100kHz时的电容将无法测出。虽然输出电容存在微小变化，但是等效输出电容却几乎恒定，因为低压下的输出电容微小变化不会对储能产生如图3所示那样大的影响。

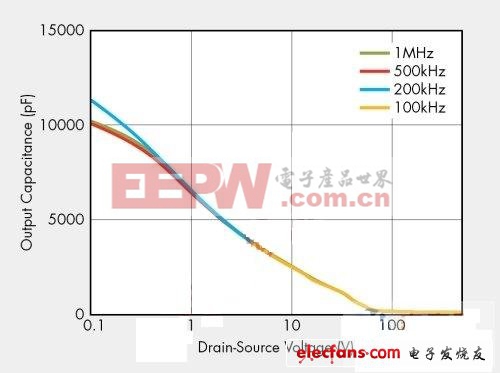

图5：MOSFET电容与频率的关系。

本文小结

输出电容是软开关转换器设计的重要部分。设计人员必须慎重考虑等效电容值，而不是将其固定为漏源电压下的单一数值。
