4G-LTE系统中反向Doherty功率放大器设计

时间：08-05 来源：互联网点击：

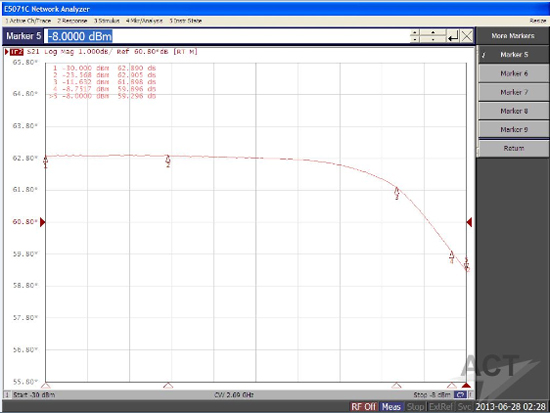

z的AM-AM曲线，

2500MHz AM-AM

2595MHz AM-AM

2690MHz AM-AM从以上的AM-AM曲线可以看出，在输入功率-30dBm—-16dBm范围内，增益波动约为0.1dB，功放增益线性度较好。

用峰均比为10.3dB的WCDMA 单载波信号测试

上表所示为2500MHz-2690MHz频段范围内的增益，功率和效率，增益波动为0.5dB，整个频段范围内功率和效率的变化一致性较好，足见该款PA能满足较宽的带宽要求。

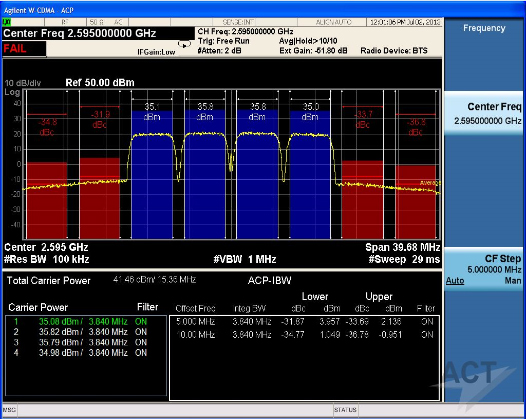

用带宽为19.84MHz的WCDMA 四载波信号测试ACP

	Total Carrier Power(dBm)	ACP Lower (dBc)	ACP Lower (dBc)	PAR(dB)
2595HMz	41.46	-31.87	-33.69	9.8

五、结论

针对高峰均比的4G-LTE宽带信号，本文采用NXP（恩智浦）的BLF8G27LS-100P功放管设计了一款反向Doherty功率放大器，在保证功放效率维持在一个较高值的同时，也得到了一个较好的线性度，由此表明DXY鼎芯射频实验室设计的该款功率放大器能较好地应用到4G-LTE等各种通信系统中。
