电流模式控制倍流整流器ZVS PWM DC-DC变换器

4、实用电路分析

图4-1所示为实际采用的主电路图，其中滤波和EMI部分主要简单考虑了串模和共模干扰的处理。整流桥最大流过电流10A，并加一保险丝防止大的事故出现。R1和R2组成直流母线电压检测分压器，得到的电压信号经过控制和逻辑电路后，一路直接给母线软起动电路的固体继电器SSR，另外一路给控制芯片的软起动控制电路SS（Soft Start）部分来控制UCC3895的软起动，并且这两路软起动之间的延迟时间是可通过电路参数调节的。C5和C6都是电解电容，其值2200uF。CS是母线电流互感器，通过检测母线电流信号，再与芯片内部振荡器输出的Ct端电压信号通过一定比例的叠加，可以得到斜坡补偿的电流信号；同时该电流检测电路还能起到逐个脉冲（Pulse by Pulse）的过流保护功能，并可以防止同一桥臂上下管同时导通。Ch是高频无感电容，大小为0.033uF, 由于电路的工作频率较高，所以在电路的设计中将它尽可能的靠近电流互感器和地连接。Q1－Q4 为主开关管，图中其并联二极管是其内部等效表示，电容可以是外接电容。Ls是谐振电感，其值10uH，Tr是主变压器，变比为1:1, DS1,DS2, Lf1, Lf2组成倍流整流器的副边。C7, C8是电解电容，它们的大小皆为2200uF, C9为高频无感电容大小为1uF 。

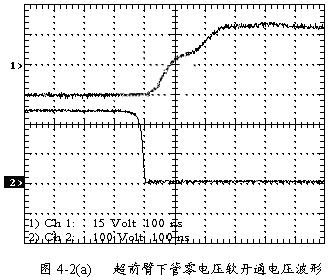

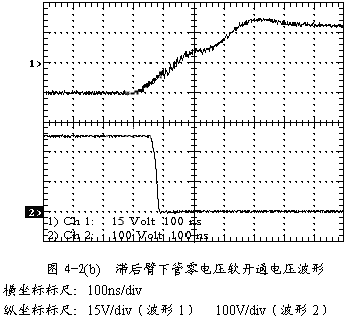

250V直流电压输入时(其中负载电阻为10.7Ω，电路工作频率均为100KHz。)：软开捅时开关管G、E两端电压（波形1）和C、E两端电压（波形2）波形





由以上两图(a)和(b)可以看出：在开关管C、E两端电压降为零（反并联二极管在此之前导通）之后100-200ns栅极驱动电压才上升到栅平台值（6V左右），此时开关管才开始导通，所以它们是零电压开通的。同时注意：超前桥臂和滞后桥臂的软开通有一定差别，具体说来就是超前臂比较容易实现软开通一些，所以在相同条件下它的软开通效果较为明显。

5、结语

该电路设计方案是切实可行的，它结合了电流模式控制、移相PWM控制、倍流整流器电路、最新驱动芯片以及专门设计的开关器件的一些优点：

(1). 从实验波形来看，变换器的超前与滞后桥臂开关器件均能很好的实现零电压软开关，并且零电压软开关的实现条件以及两个桥臂软开关的差异也比基本型电路小。除此之外，采用倍流整流器电路后，变换器的设计也更加简单化：比如主变压器的副边只需要单一绕组，而不是像全波整流那样需要引入中心抽头；而且副边电感量的大幅减小也使得电感的设计更加方便。

(2). 采用电流模式控制能带来一系列的好处。比如在防止变压器磁芯饱和方面、能够很简单的提供逐脉冲限流控制以及保证倍流整流器副边电感电流的平衡方面，它都有着电压模式控制无法比拟的优点。

(3). 高速大电流驱动芯片使得驱动电路的设计更加简单可靠。
