基于RFID古树名木管理三维信息系统的设计与实现

4系统的实现与应用

4.1系统实现

系统在Visual Studio 2008开发环境下，基于WinCE平台、Windows平台，集成GPS定位技术、RFID射频识别技术、网络传输技术，利用WinCE自带数据库API、SQL Server数据库管理技术，实现了基于RFID的古树名木管理三维信息系统。

4.2系统应用

（1）野外信息采集

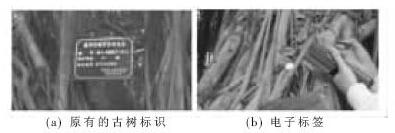

本文选择福州市长汀村长寿宫的古榕，古树编号为"闽A00057"，保护等级为二级，如图4（a）所示；将电子标签绑定在古树名木上，如图4（b）所示。

首先登陆系统并设置公网IP地址，打开主界面，如图5（a）所示。在树根处开启GPS定位模块接收GPGGA信息，当数据状态有效时获取原始经度、纬度、海拔信息并转换为度分秒形式。开启RFID读写模块读取电子标签ID，写入编号"闽A00057"，再一次读取编号信息确保编号写入成功。选择传输网络（GPRS/WiFi），进入古树信息管理模块，通过该模块发送联动数据给服务器，



（2）三维信息管理

服务器端处理并反馈移动终端的请求，同时客户端也会收到数据库数据更新的提示信息。利用LOD技术选择简单的方式来表达要渲染的模型。当观察者距离模型较远时，利用billboard技术实时绘制二维图像，如图6中绿色小树图标所示；当观察者越靠近模型，模型绘制越精细。对于新增记录，图6中行政区划面板将自动识别其所属的行政区，并在地图显示面板添加闪烁图标，标识新记录在二维平面上的地理位置。古树名木移植复壮会导致地理位置坐标发生变化，可以查询某编号的古树名木的历史移植情况。同时系统支持照片、360°全景形式展示古树名木及其周边的信息

本文设计的基于RFID古树名木管理三维信息系统充分利用了RFID技术具有在极端环境下动态快速更改标签数据的特点，以及移动终端自带的数据库，实现了数据的远程查询、更新功能，拓展了信息更新联动机制，实现三方通信及三维平台上信息可视化，使得系统除了能实现信息与稀有古树名木的唯一绑定、统一管理外，还能实时绘制三维古树名木几何模型及其生长环境。这种数据驱动的方式更有利于古树名木三维信息的管理。
