智能家庭照明系统

参数	数值
输入电压	185VAC -275VAC, 50Hz
功率因数	>0.95
总谐波失真	<20%
电流调节	<±1%
效率	>84%
调光	≤2.5%
功率额定输出	12W
LED负载	32V, 330mA

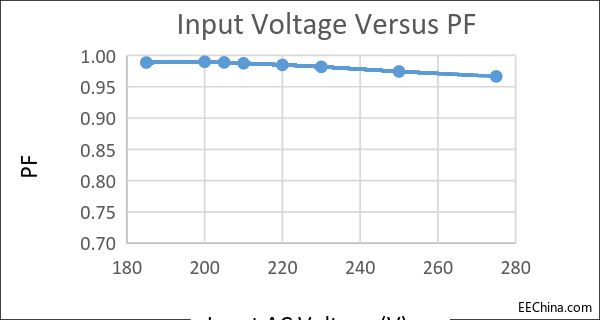

图3：不同输入电流下的功率因数值

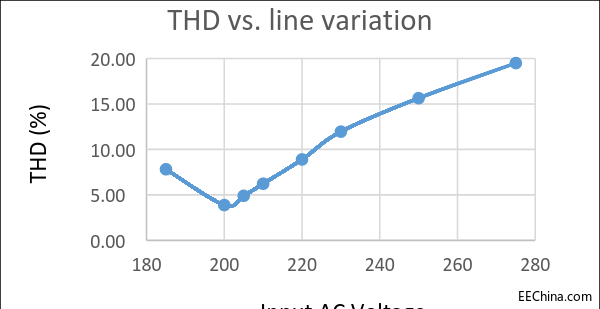

图4：不同输入电流下的总谐波失真数值

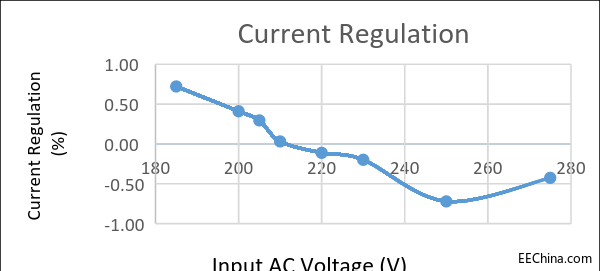

图5：不同输入电流下的电流调节变化


图6：效率随输入电流不同而有所变化

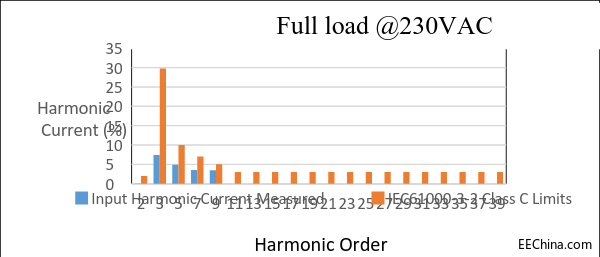

图7：谐波测量结果


图8：调光时的LED电流线性图

示范Android应用程序的使用

前面提过有专属的Android应用程序。 这款应用程序必须使用支持低功耗蓝牙的智能手机来执行。 用户可在屏幕上拖放以选择特定照明器具。 以往Android智能手机只支持一组主从低功耗蓝牙链接。 这代表用户只能使用智能手机控制一组低功耗蓝牙照明器具。 Android 5.0 Lollipop推出后，操作系统与相关硬件最多可支持7组主从低功耗蓝牙链接。 这代表即使小家庭也可一次控制7组独立的低功耗蓝牙家电产品，像是灯具、电扇，对制造商来说都是很好的卖点。 我们为低功耗蓝牙照明设计所开发的Android应用程序，能同时支持7组链接。 Google Nexus 9是一款支持多组链接的平板装置，相关功能可能因行动装置制造商而有所不同。 图9为Android应用程序搭配智能照明的运作情形。 正如前面提过的，以上所有LED灯具的硬件都支持低功耗蓝牙链接。 利用这款Android应用程序，用户可依如图10所示选择智能照明、灯泡或灯具等选项，然后将智能照明选项拖放到房屋配置图。 在Android应用程序方面，用户必须独立链接每一个LED灯具。 一旦建立链接，用户就能控制个别灯具。

智能手机支持不同网络链接技术，为不同产业部门开启了各式各样的使用案例，范围小至家庭自动化大到智慧城市。 随着手机成本下滑，加上手机联网技术新标准相继出炉，家庭自动化将出现众多使用案例，而智能照明就是智能家庭自动化的必备项目或使用案例之一。 智能照明提供用户更多弹性空间，让他们能利用移动电话控制灯具，同时有助于降低耗电。

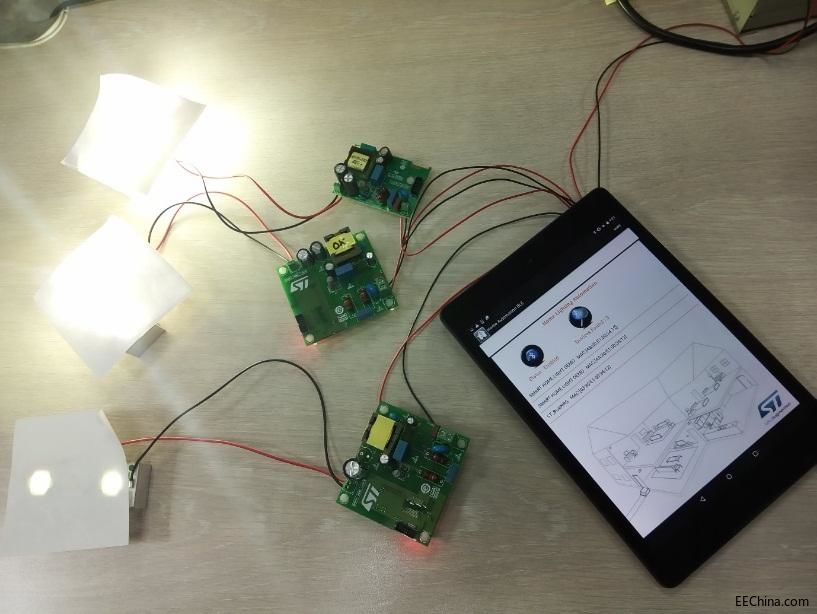

图9：示例应用程序使用方式

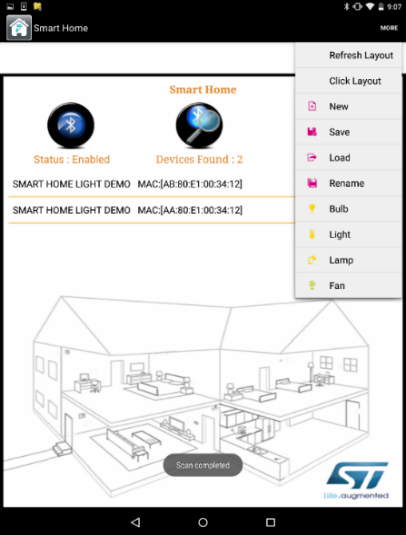

图10：示例如何使用应用程序操作多种灯具

智能家庭照明系统适用于有气氛照明功能及频繁操控需求的智能家庭或场所。 LED的变化能带来不同的照明体验。 这类灯具加上整合式控制功能，就能提供一种可提升用户体验的照明解决方案。 只要缩小印刷电路板尺寸并使用Android应用程序，就能强化智能家庭照明在日常生活领域的可用性和普及率。
