光电倒置开关及其可靠性研究

图8 异常波形1

图9 异常波形2

　　出现这种情况的原因可能是：对光孔和小锥度腔相贯处有毛刺。在相贯处有毛刺，就会在倒置过程中，对小钢球有阻挡或者粘滞的影响。
　　2）开关的输出信号一直为0，无输出。
　　出现这种情况的原因可能是：（a）光电倒置开关和检测系统未连接；（b）在长时间的低温保持环境下，开关内腔内可能存在的水气凝固在开关内腔壁上，形成霜，在低温下，把小钢球和机械壳体粘结在一起，挡住了对光孔。
　　3.3 成功比率分析

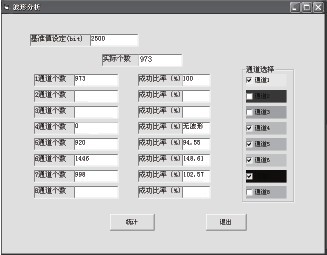

　　检测系统的软件部分波形判断窗口如图10 所示。
　　依据成功比率，可以选出可靠性较高的光电倒置开关用于存储测试装置。

图10 检测系统波形判断窗口

　　4 结束语
　　光电倒置开关是新概念动态测试技术的基础上的一种低电压驱动、低功率损耗、微小体积开关器件，其中光电部分利用红外系统，具有抗干扰性强，响应速度快等特点。根据实际应用中的倒置开关的可靠性的要求，通过检测系统对开关的检测，分析其可靠性，可靠性越高，开关工作的越稳定，从而使应用开关的系统或者设备性能更加稳定。

来源：电子工程网
